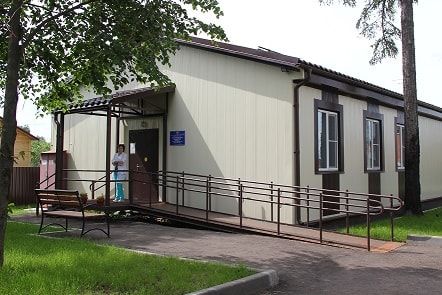

Здание фельдшерско-акушерского пункта ФАП в с. Парфеново, Московской области. Проект ФАП разработан с учетом СП158.13330.2014, утвержденный Минстроем РФ в качестве типового проекта для использования на территории Российской Федерации.

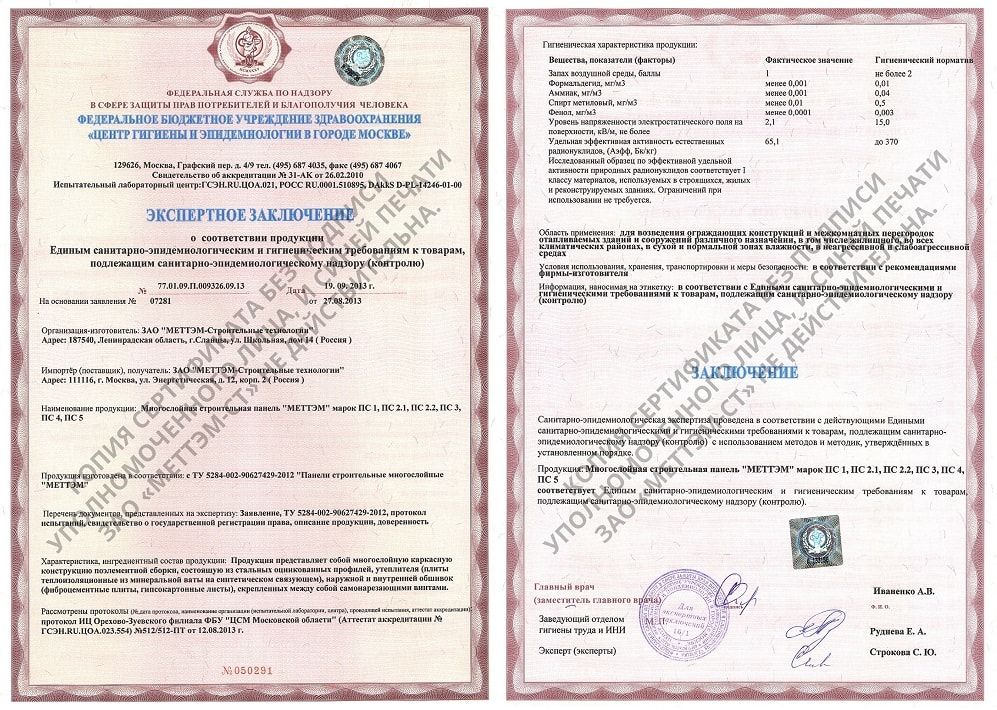

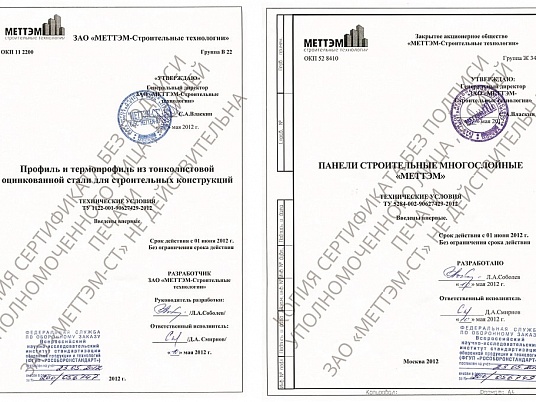

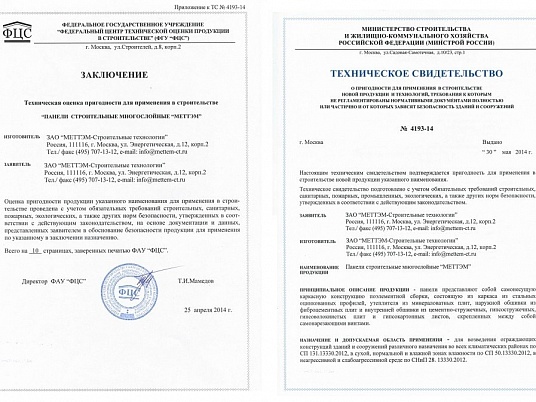

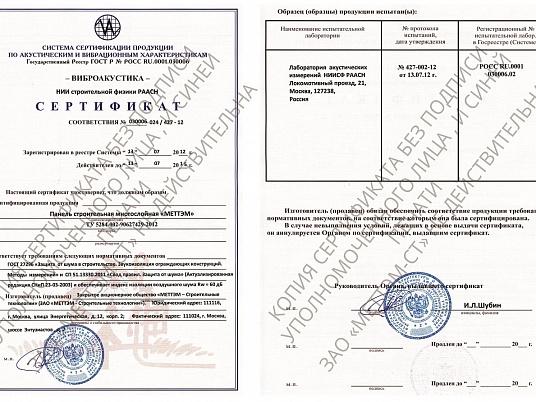

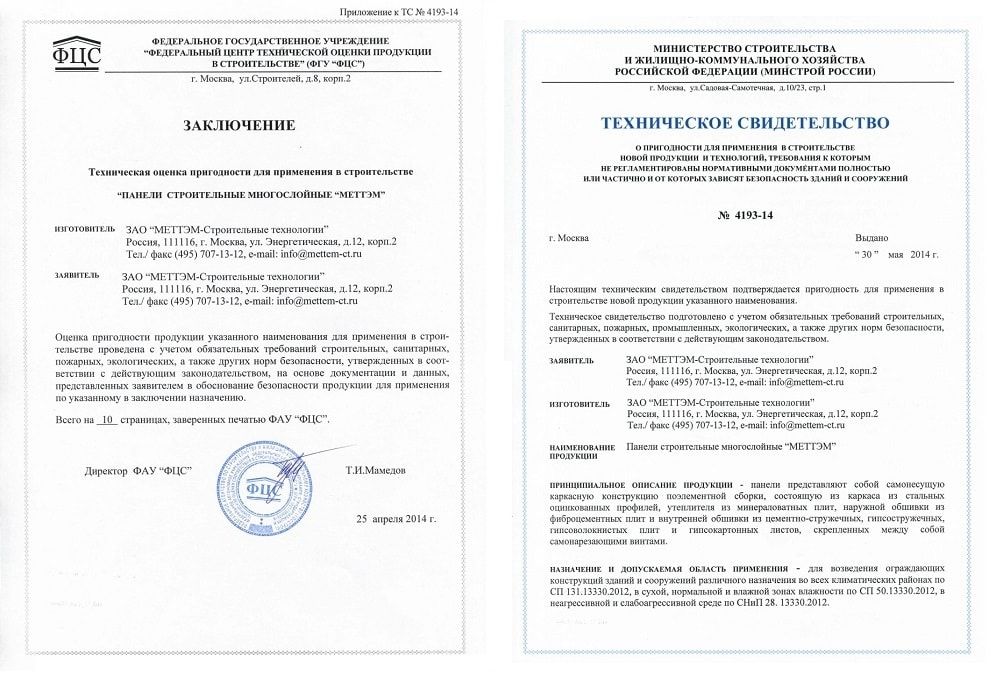

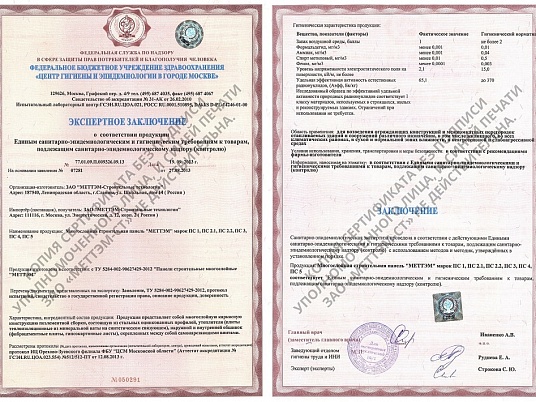

Все конструкции сертифицированы, прошли испытания и экспертизу

Проект здания выполнен из металлического каркаса с энергоэффективными стенами и перегородками из панелей МЕТТЭМ с фасадом из профлиста.

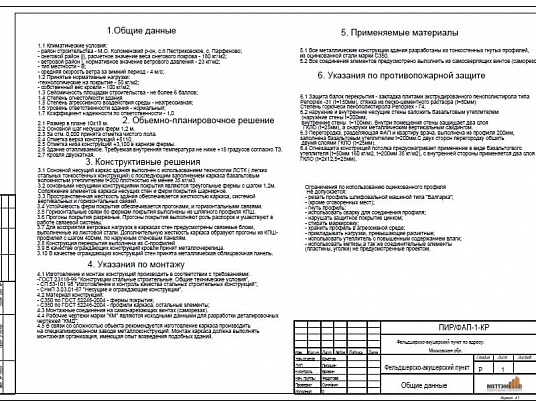

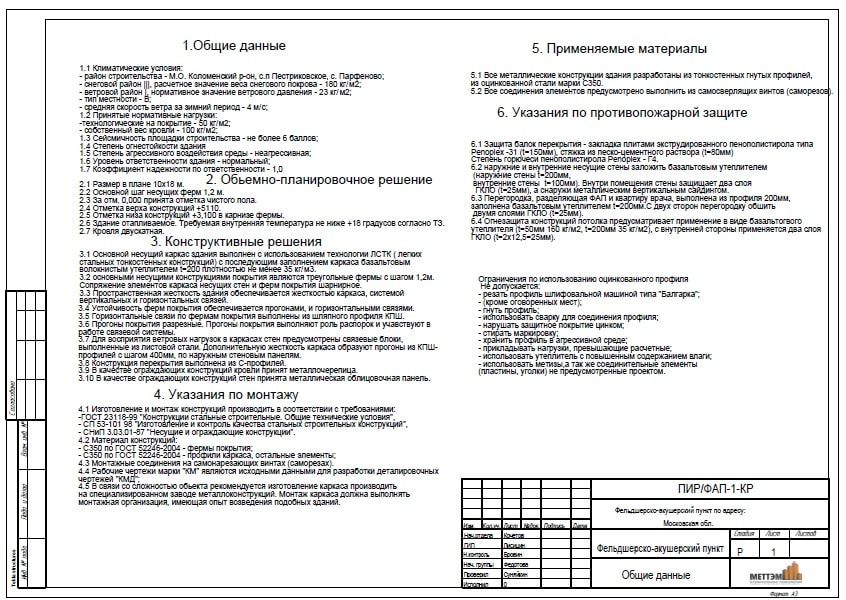

Общие данные по проекту фельдшерско-акушерского пункта:

1.1 Климатические условия:

  • район строительства - М.О. Коломенский р-он, с.п Пестриковское, с. Парфеново;
  • снеговой район |||, расчетное значение веса снегового покрова - 180 кг/ м2;
  • ветровой район |, нормативное значение ветрового давления - 23 кг/ м2;
  • тип местности - В;
  • средняя скорость ветра за зимний период - 4 м/с;
1.2 Принятые нормативные нагрузки:
  • технологические на покрытие - 50 кг/м2;
  • собственный вес кровли - 100 кг/м2;
1.3 Сейсмичность площадки строительства - не более 6 баллов;
1.4 Степень огнестойкости здания
1.5 Степень агрессивного воздействия среды - неагрессивная;
1.6 Уровень ответственности здания - нормальный;
1.7 Коэффициент надежности по ответственности - 1,0

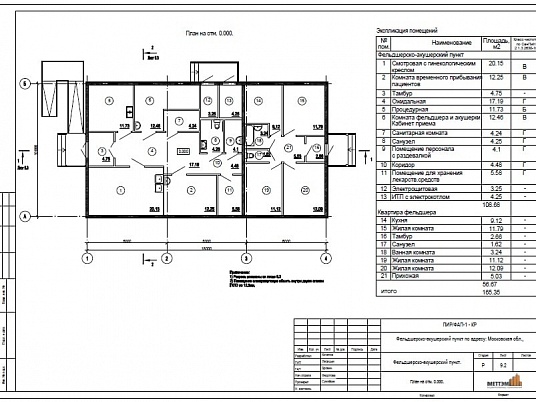

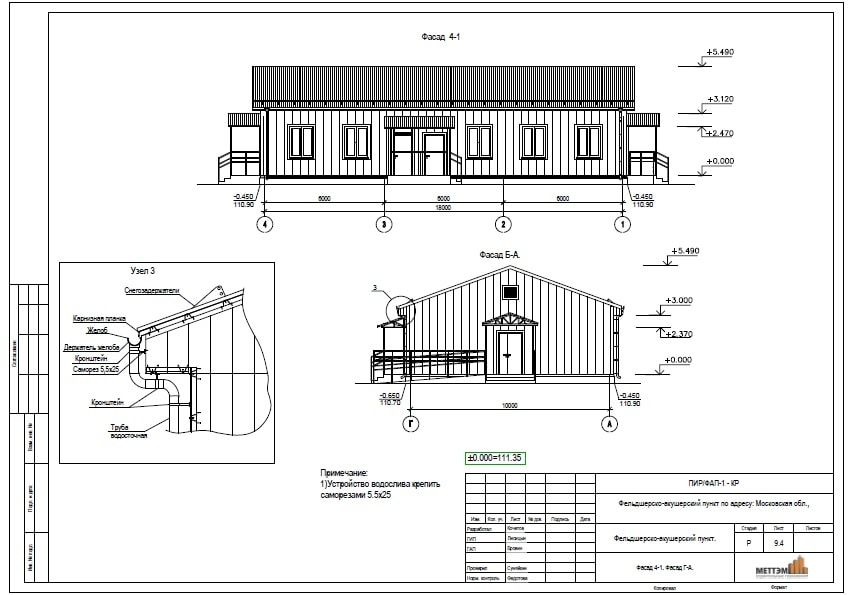

Обьемно-планировочное решение ФАП

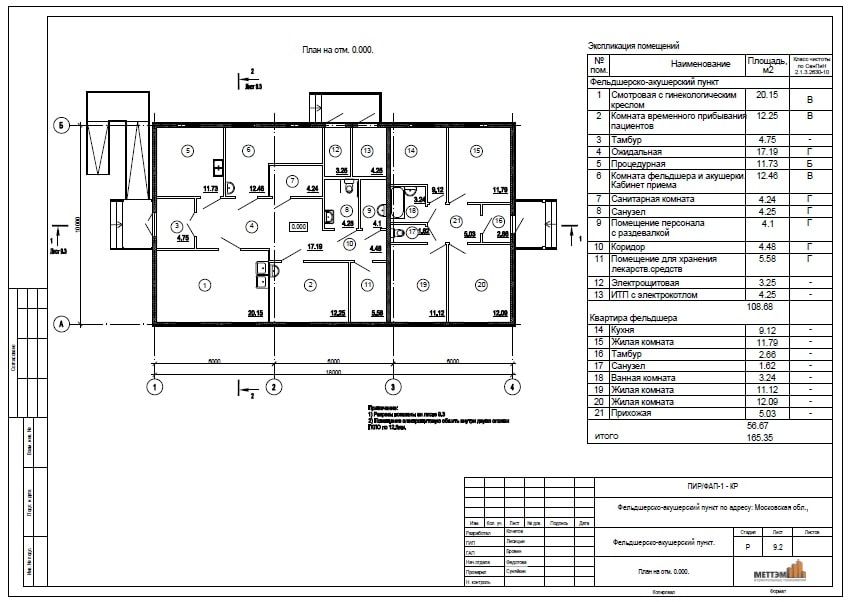

2.1 Размер в плане 10х18 м.
2.2 Основной шаг несущих ферм 1,2 м.
2.3 За отм. 0,000 принята отметка чистого пола.
2.4 Отметка верха конструкций +5110.
2.5 Отметка низа конструкций +3,100 в карнизе фермы.
2.6 Здание отапливаемое. Требуемая внутренняя температура не ниже +18 градусов согласно ТЗ.

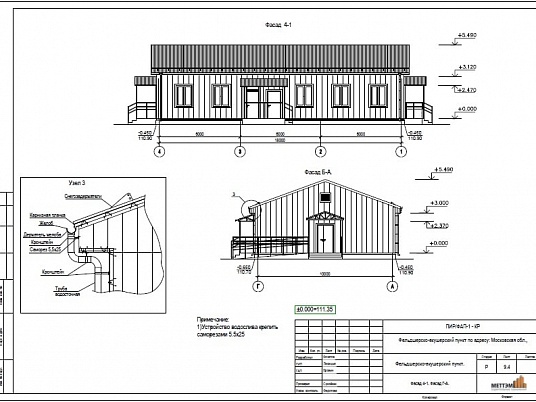

2.7 Кровля двускатная.

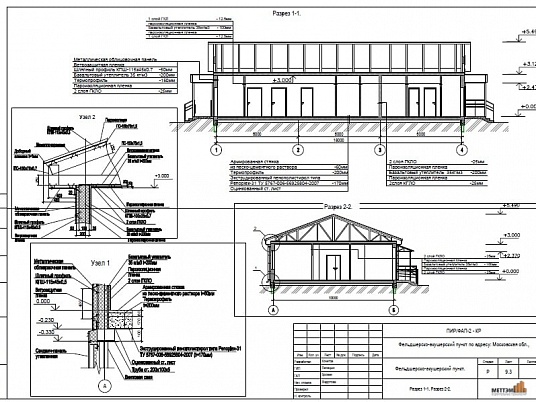

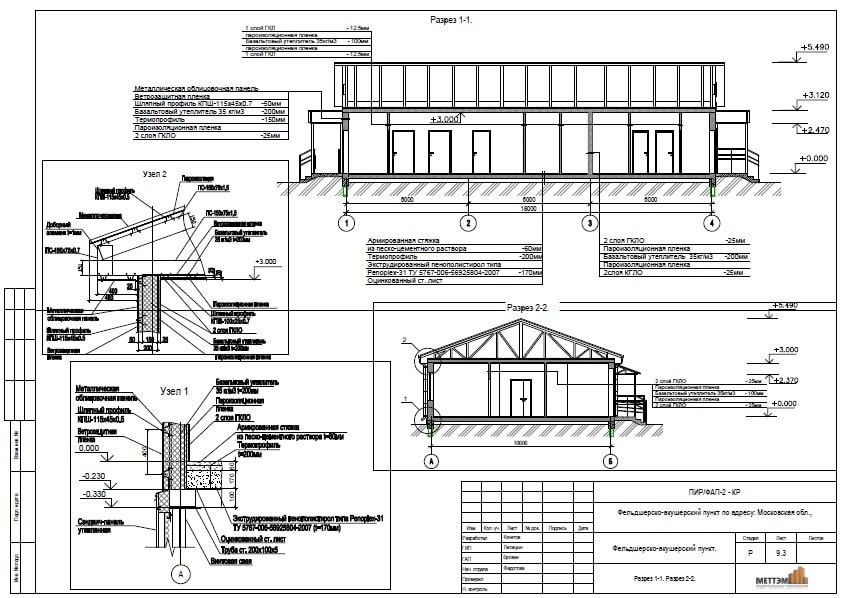

Конструктивные решения ФАП

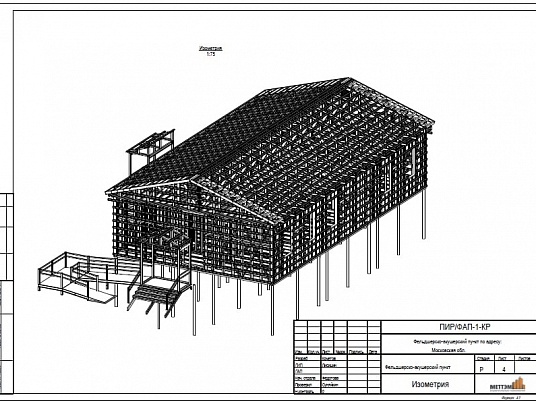

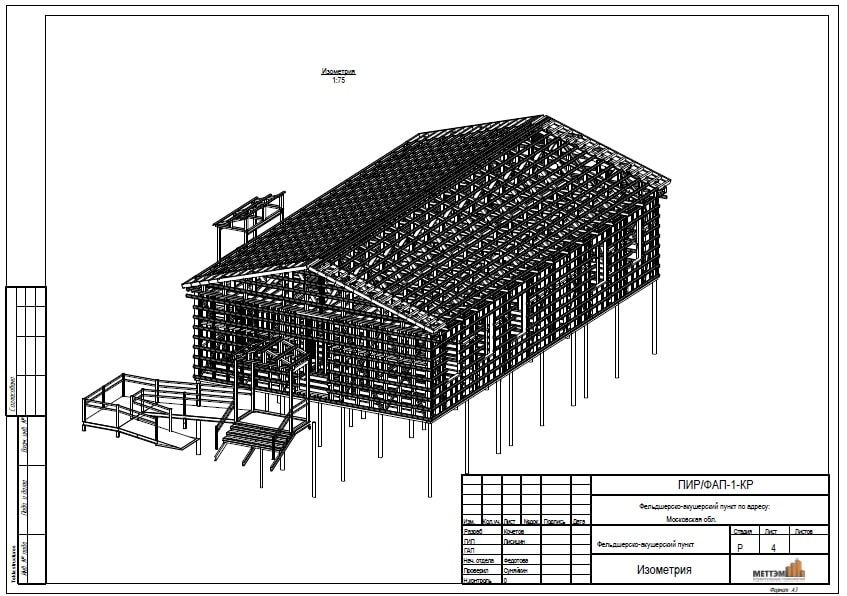

3.1 Основной несущий каркас здания выполнен с использованием технологии ЛСТК ( легких стальных тонкостенных конструкций) с последующим заполнением каркаса базальтовым волокнистым утеплителем t=200 плотностью не менее 35 кг/м3.
3.2 основными несущими конструкциями покрытия являются треугольные фермы с шагом 1,2м. Сопряжение элементов каркаса несущих стен и ферм покрытия шарнирное.
3.3 Пространственная жесткость здания обеспечивается жесткостью каркаса, системой вертикальных и горизонтальных связей.
3.4 Устойчивость ферм покрытия обеспечивается прогонами, и горизонтальными связями.
3.5 Горизонтальные связи по фермам покрытия выполнены из шляпного профиля КПШ.
3.6 Прогоны покрытия разрезные. Прогоны покрытия выполняют роль распорок и учавствуют в работе связевой системы.
3.7 Для восприятия ветровых нагрузок в каркасах стен предусмотрены связевые блоки, выполненные из листовой стали. Дополнительную жесткость каркаса образуют прогоны из КПШ-профилей с шагом 400мм, по наружным стеновым панелям.
3.8 Конструкция перекрытия выполнена из С-профилей.
3.9 В качестве ограждающих конструкций кровли принят металлочерепица.
3.10 В качестве ограждающих конструкций стен принята металлическая облицовочная панель.

Заказать проект
Отправьте заявку на ремонт в Москве или позвоните +7 (499) 714-90-64

Ищите готовый проект для реконструкции или ремонта здания?

В наличии более сотни проектов внесенных в реестр типовой и экономически эффективной проектной документации Минстроя РФ для повторного использования на территории Москве и Московской области.

Характеристики

Заказчик:  Минстрой РФ
Площадь:  180 кв.м
Тип:  социальный
Габаритные размеры:  18 х 10 м
Инженерные сети:  электроподготовка, стояки для труб
Комплектация:  каркас, базовая, комфорт+
Металлический каркас:  лстк
Общая площадь:  180 кв.м
Ограждающие конструкции:  МЕТТЭМ, утепление 200 мм
Отделка фасада:  керамогранит, фасадные кассеты
Проект:  ФАП МО
Проектирование:  750 руб/кв.м
Производство:  Московская обл.
Тип кровли:  металлочерепица

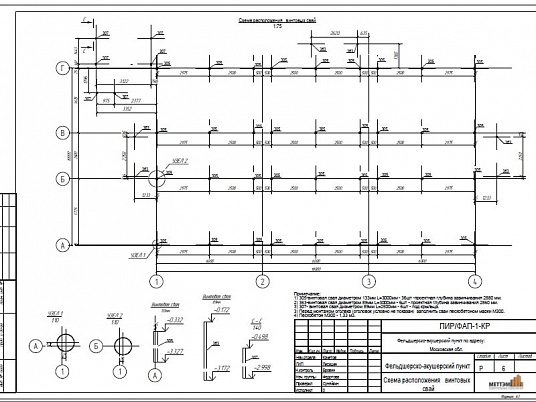

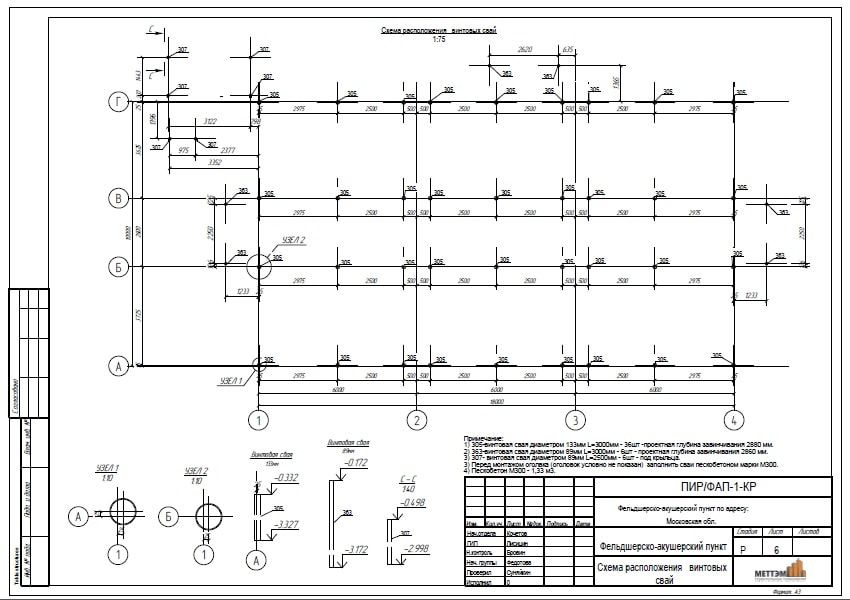

Тип фундамента:  монолитная ж/б плита, ростверк на сваях
Фундамент и монтаж:  2 месяца
Цена за домокомплект:  8500 руб за кв.м
Цена за проектную документацию:  199 000 руб
Цена за строительно-монтажные работы:  24 500 руб за кв.м
Этажность:  1

Технология МЕТТЭМ идеально подходит для проектирования и ремонта социальных объектов в Москве, таких как общеобразовательные учреждения - частные школы и детские сады, здания спортивных и фитнесс центров, минигостиницы и хостелы, торговые центры и магазины, многоквартирные дома, административные и производственные помещения, квартиры и коттеджи в Москве. Разработанные нами проекты отвечают всем требованиям пожарной безопасности, при изготовлении стеновых панелей и внутренних перегородок применяются только негорючие материалы, что подтверждено соответствующими сертификатами.

Экономия средств на ремонте объекта в Москве:
- цена максимального комплекта ремонтных работ (отделка под ключ + инженерные сети) составляет не более 12 500 рублей за квадратный метр, а общая стоимость ремонта может быть снижена за счет использования существующих трасс инженерных сетей и готовых к финишной отделки материалов;
- абсолютная точность геометрии и отсутствие усадки материалов делают возможным переход к финишным работам сразу после черновой отделки любого здания.

Быстрые сроки реализации проектов:
- использование готовых решений, экономия времени на проектирование и закупку материалов;
- производственный и строительный процесс занимает в среднем от 1 до 2 месяцев;
- работы производятся 24/7 без выходных и праздничных дней, но с учетом прекращения шумных работ в установленное время.
