Проект двухуровневого таунхауса с гаражом

Цель нашей компании - развитие и продвижение инновационной технологии МЕТТЭМ в каждом регионе Российской Федерации и странах СНГ.

«МЕТТЭМ-Строительные технологии» предоставляет услуги в сфере проектирования, производства и строительства жилых квартирных домов и социальных объектов на основе инновационной технологии из металлоконструкций и легких стальных конструкций.

Задать вопрос
Наши специалисты ответят на любой интересующий вопрос по услуге

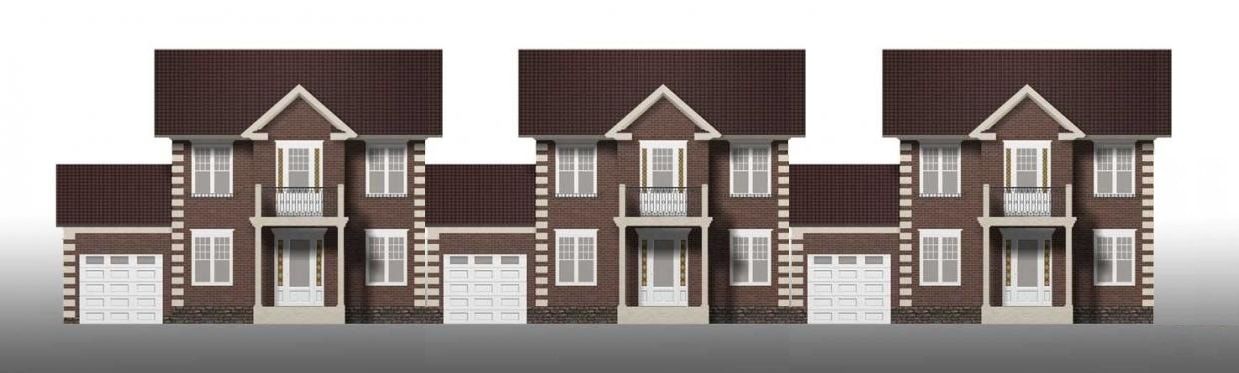

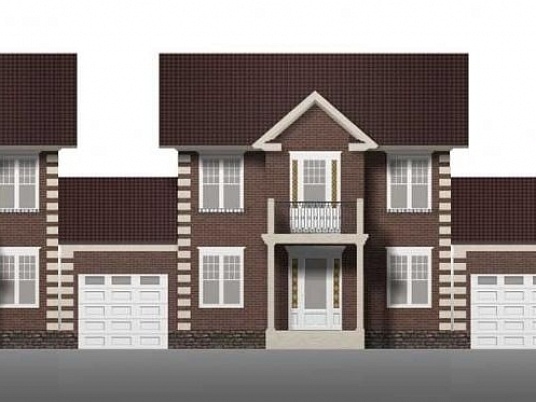

Проект 2-этажного таунхауса на 1-2-3-4 семьи общей площадью блок-секции 150 кв.м, с несущем каркасом из легких стальных термопрофилей по типовому проекту Новолэнд с гаражом.

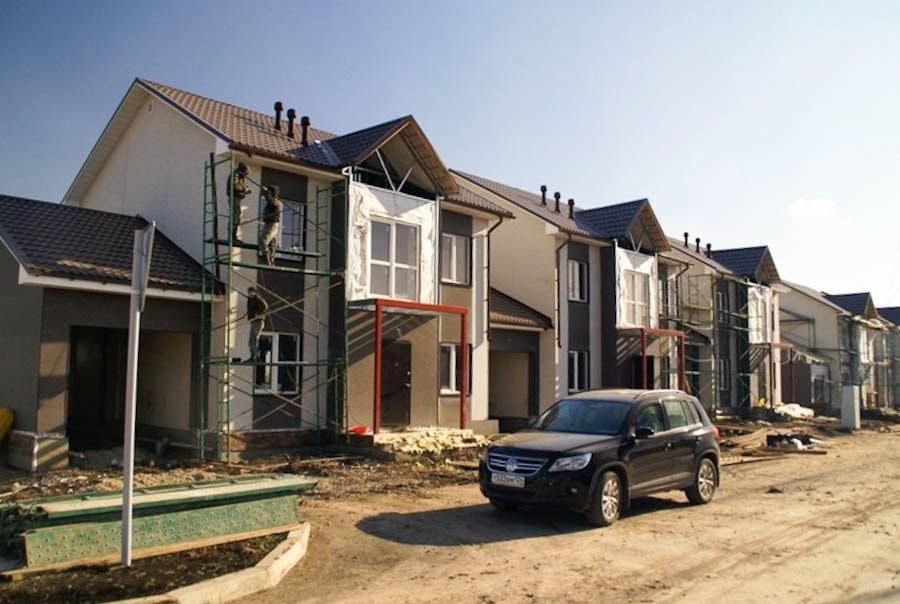

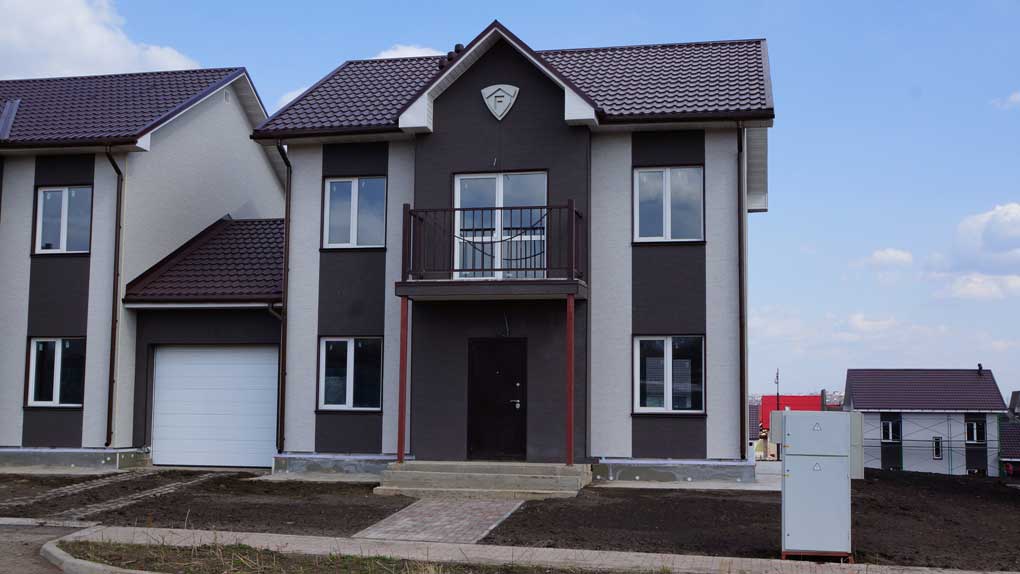

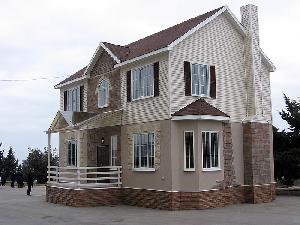

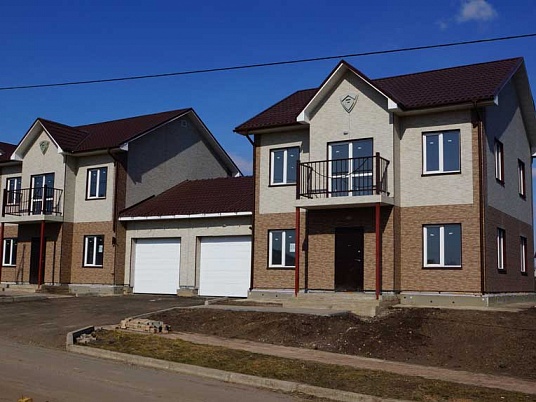

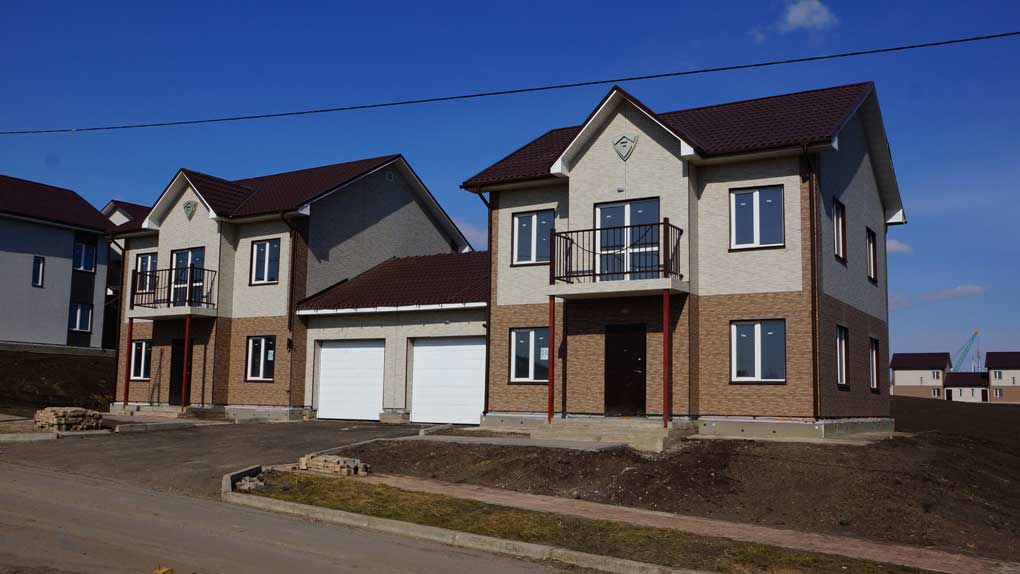

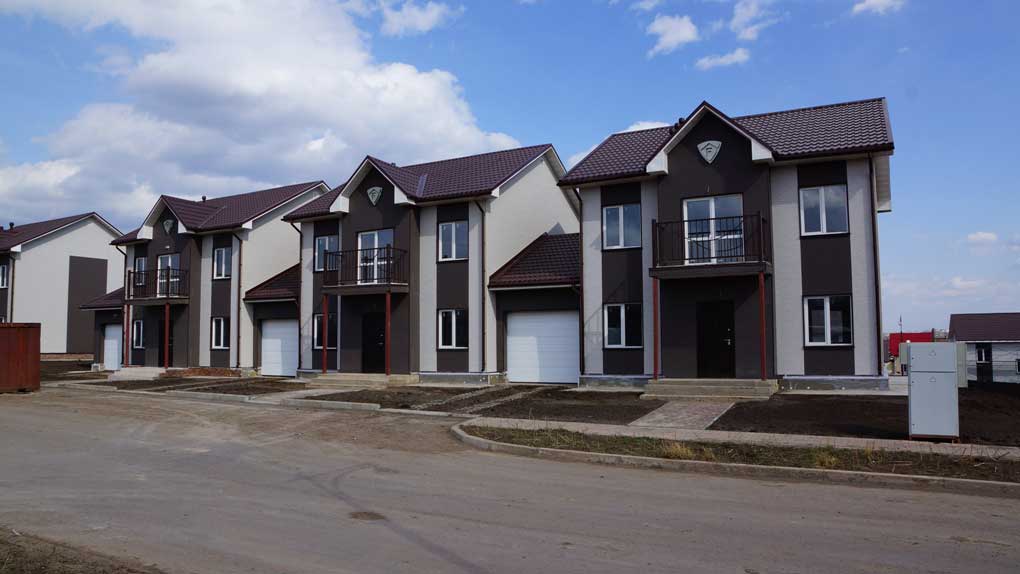

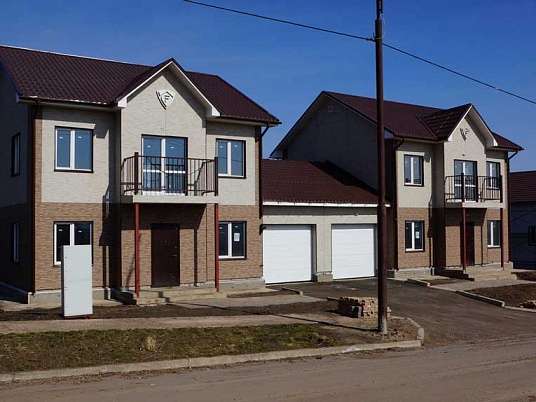

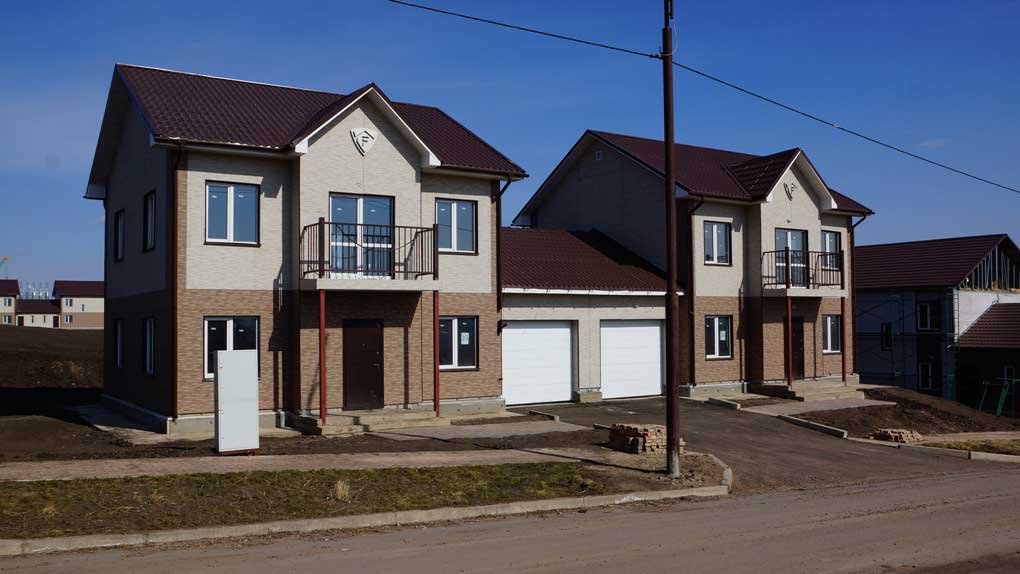

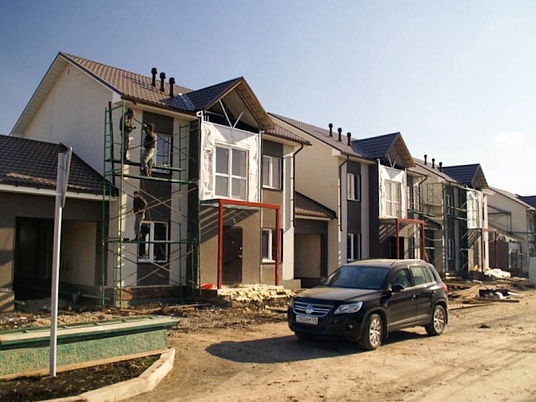

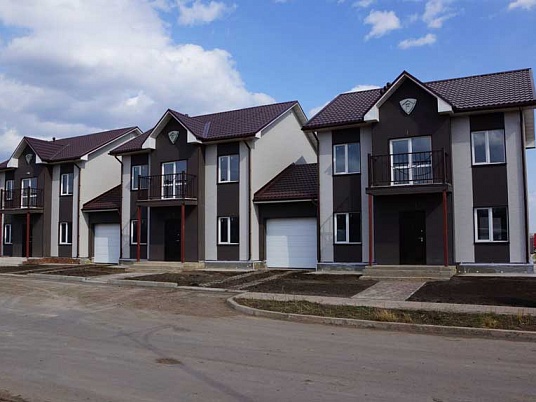

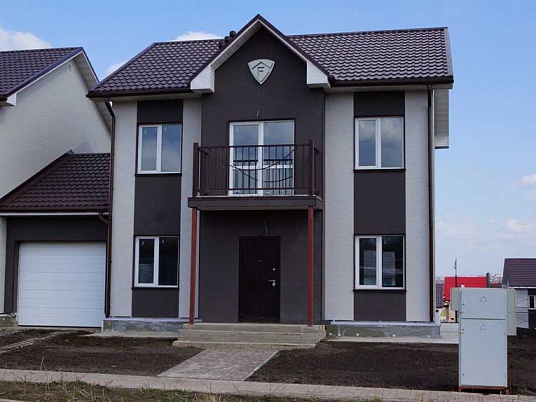

Фотографии строительства в Красноярске

Отделочные материалы согласно проекту
Дополнительная шумо- и теплоизоляция не требуется

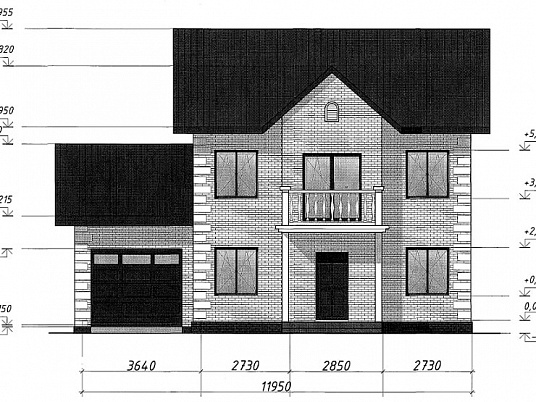

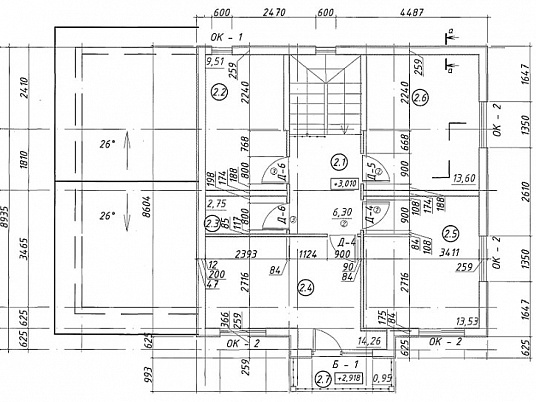

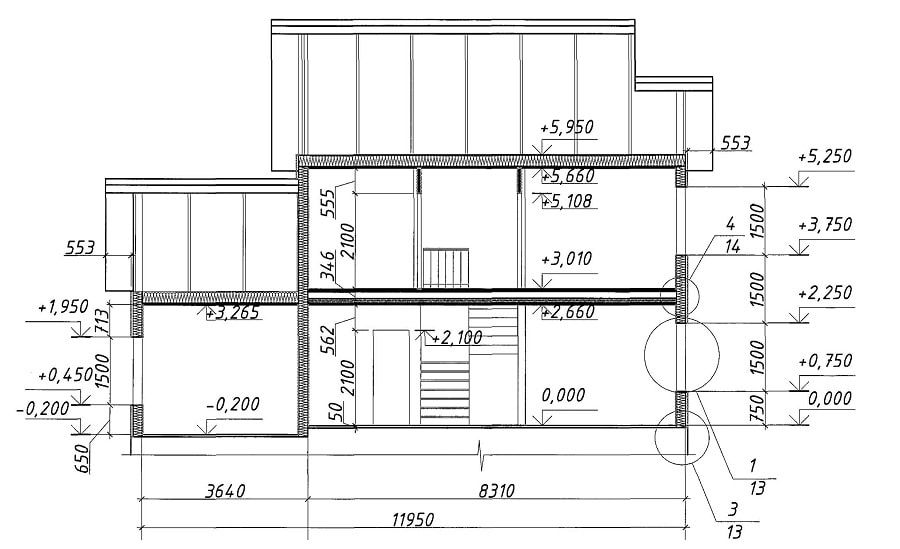

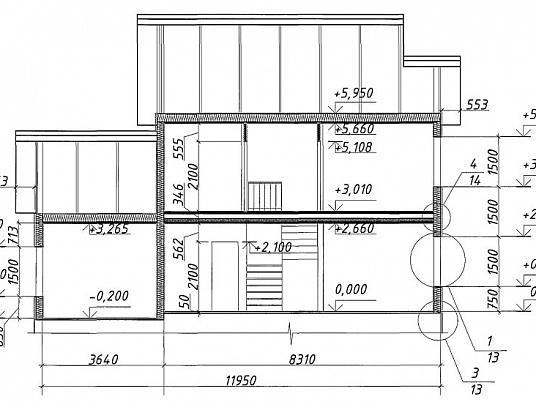

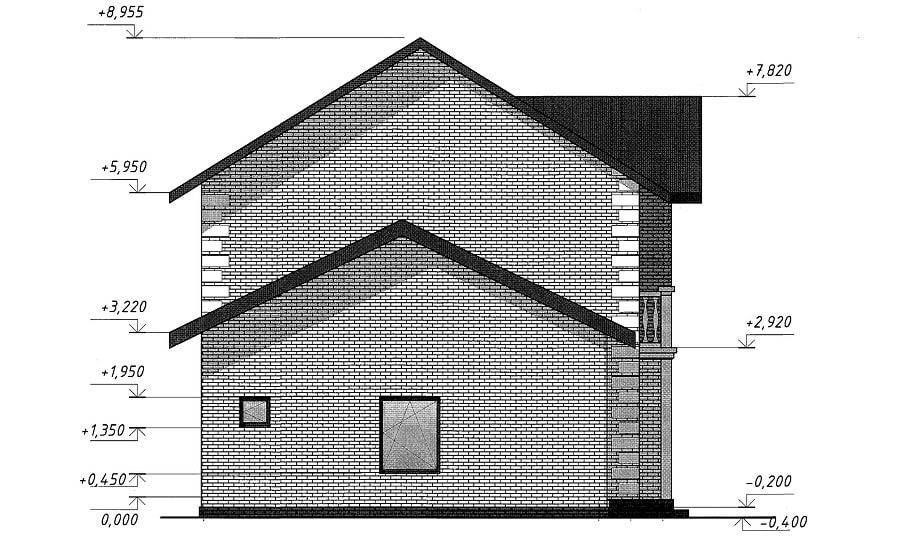

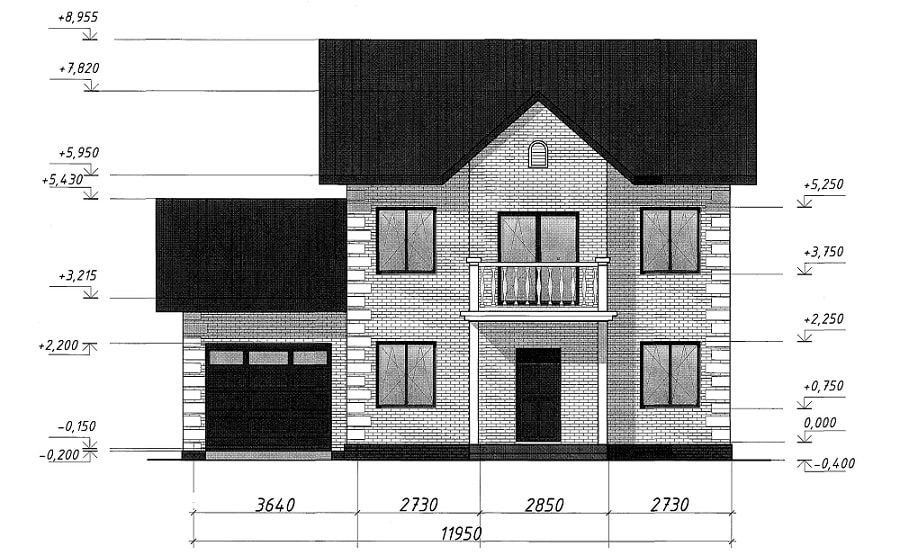

  1. Рабочие чертежи марки АР проекта таунхаса с гаражом разработаны на основании действующих нормативных документов и технического задания на проектирование, на основании требований СНиП:

    • СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и состава проектной документации на строительство предприятий, зданий и сооружений"
    • СНиП 2.01.01-82 "Строительная климатология и геофизика"
    • СНиП 21-01-97 "Пожарная безопасность зданий и сооружений"
    • СНиП 2-3-79 "Строительная теплотехника"

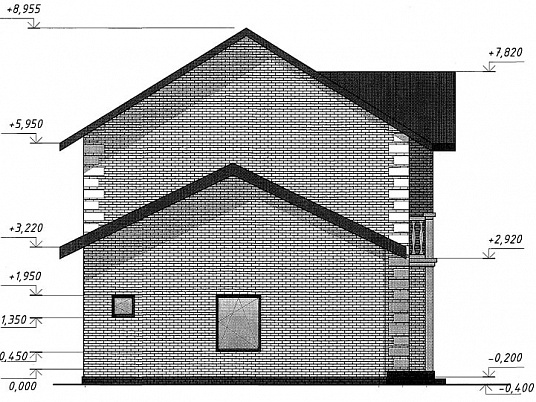

  2. За относительную отметку 0,000 принята отметка низа стеновой панели первого этажа.
  3. Высота этажа  - 3,0 метра.
  4. Проект таунхауса на 2 семьи разработан для следующих условий:
    • расчетная температура наружного воздуха: зимний период: -40C
    • класс ответственности здания: II
    • класс функциональной пожарной опасности: Ф1.4
    • степень огнестойкости здания IV
  5. Жилой квартирный дом в двух уровнях, выполнен из панелей производства МЕТТЭМ.
  6. Несущие наружные и внутренние стены с каркасом из термопрофилей и эффективной теплоизоляцией. Толщина наружных стеновых панелей - 225 мм, внутренних - 125 мм с учетом обшивки. Все дома в стандартном варианте предполагают обшивку с внешней и внутренней стороны соответственно фиброцементными листами 10 мм и гипсостружечными плитами 12 мм.



































7. Каркас внутренних перегородок выполнен также из термопрофилей с заполнением базальтовой плитой. Стандартный вариант обшивки - ГСП 12 мм.
8. Перекрытия выполняются из оцинкованного профиля, комплектующимся звукоизолирующими панелями Rockwool и обрешетки под обшивку потолка ГСП.

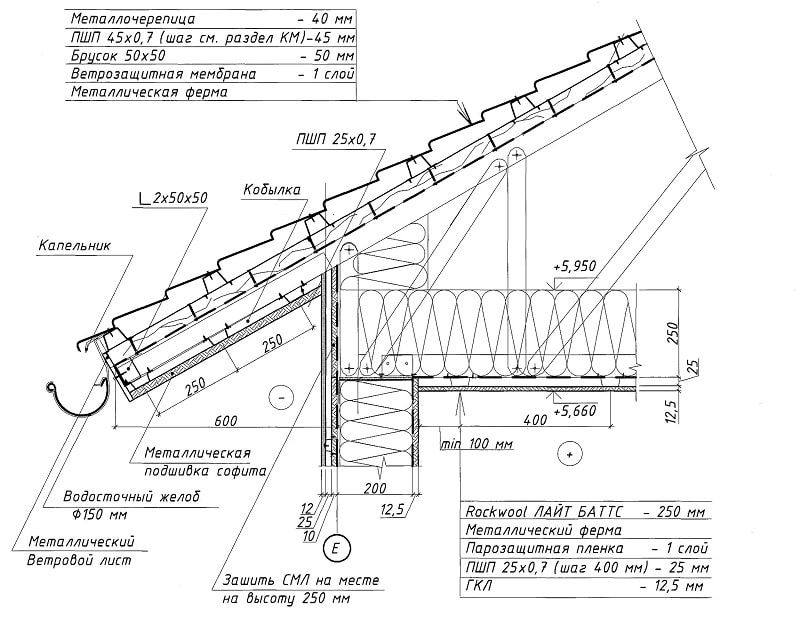

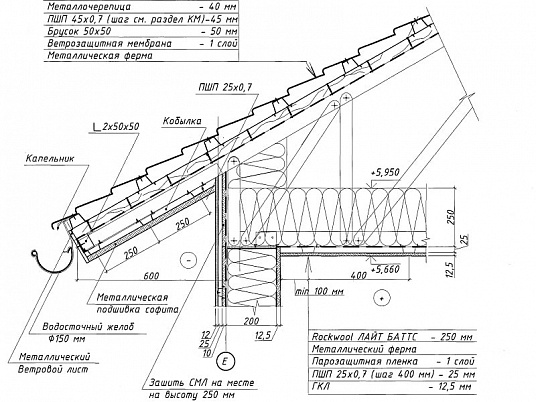

9. Кровля двускатная с наружным организованным водостоком, покрытие металлочерепица.
10. Оконные блоки поливинилхлоридные, двойной конструкции со стеклопакетом и поворотно-откидным механизмом открывания для проветривания.
11. Двери таунхауса: наружные - металлические, внутренние - деревянные.
12. Стандартный вариант полов на первом этаже - полы по грунту.
13. Внутренняя лестница - деревянная с забежными ступенями.
14. Террасы - деревянные.
15. Деревянные конструкции подвергнуты огнезащитной обработке, путем нанесения огнезащитного лака за три раза.
16. Антикоррозийная окраска металлических конструкций выполнена эмалью ПФ-133 (ГОСТ 6465-76) в 2 слоя по грунтовке ГФ-021 (ГОСТ 25129-82).

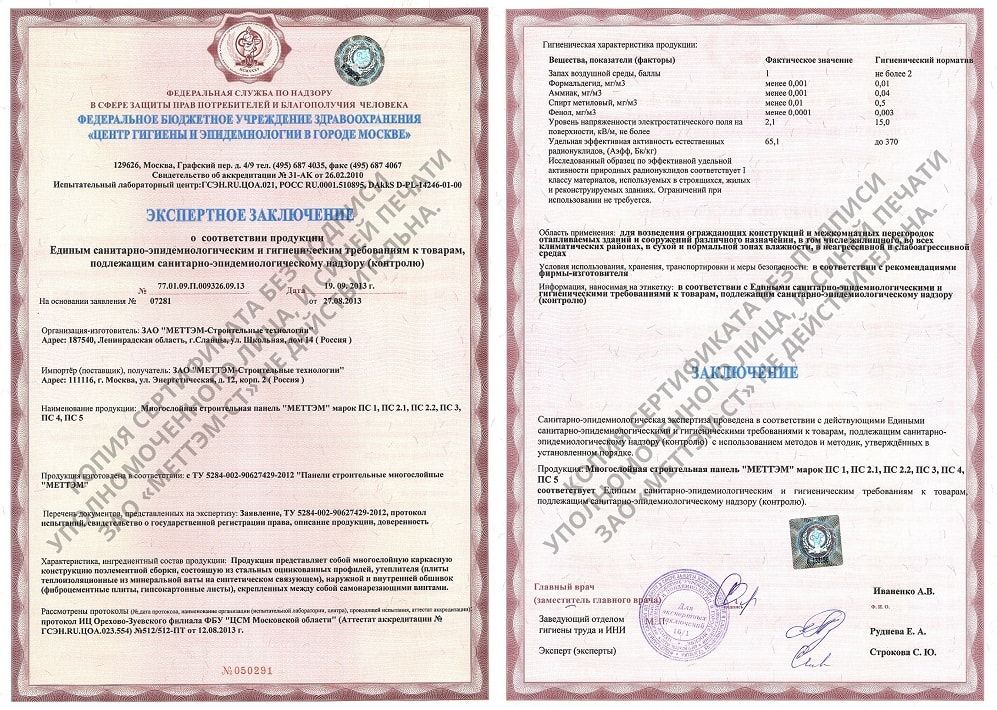

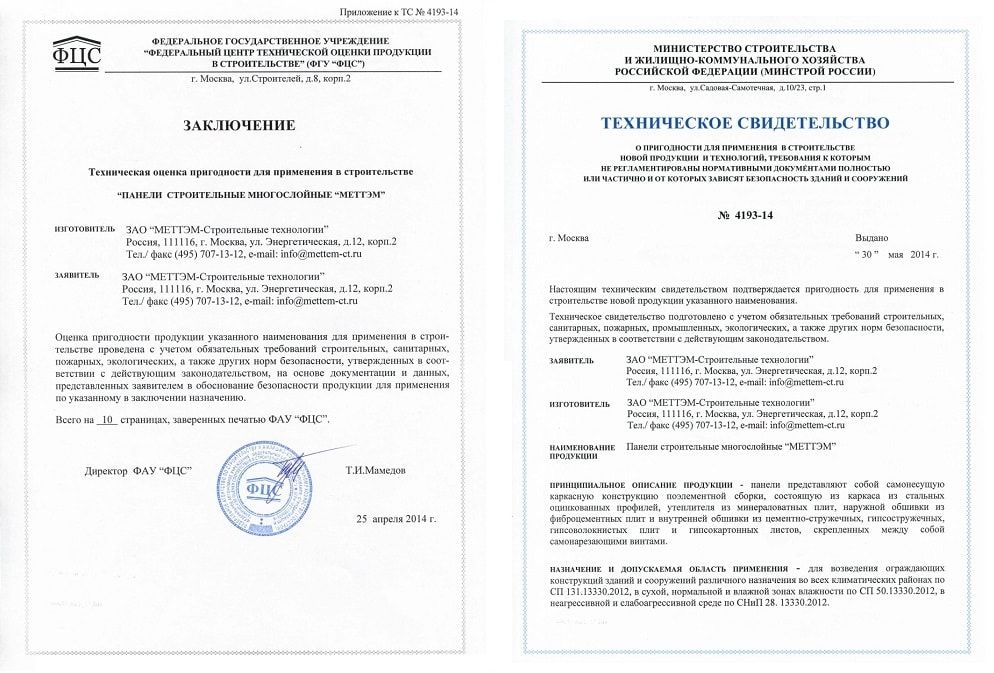

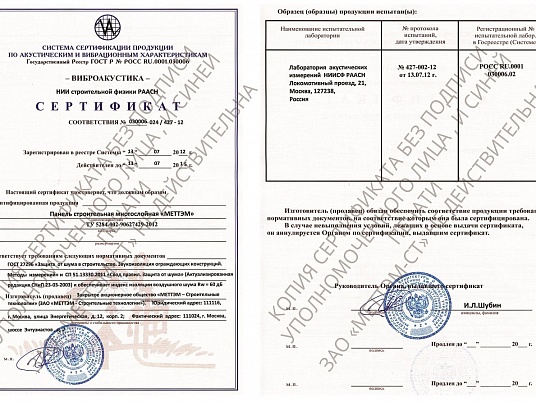

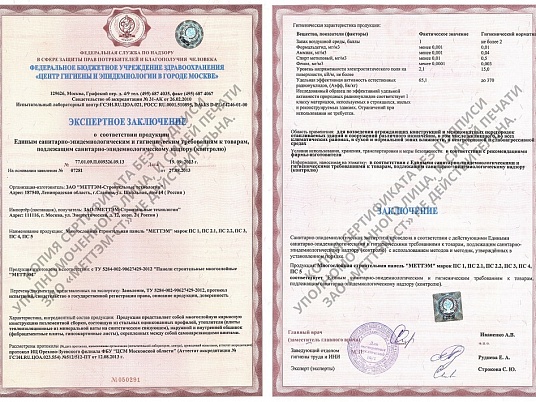

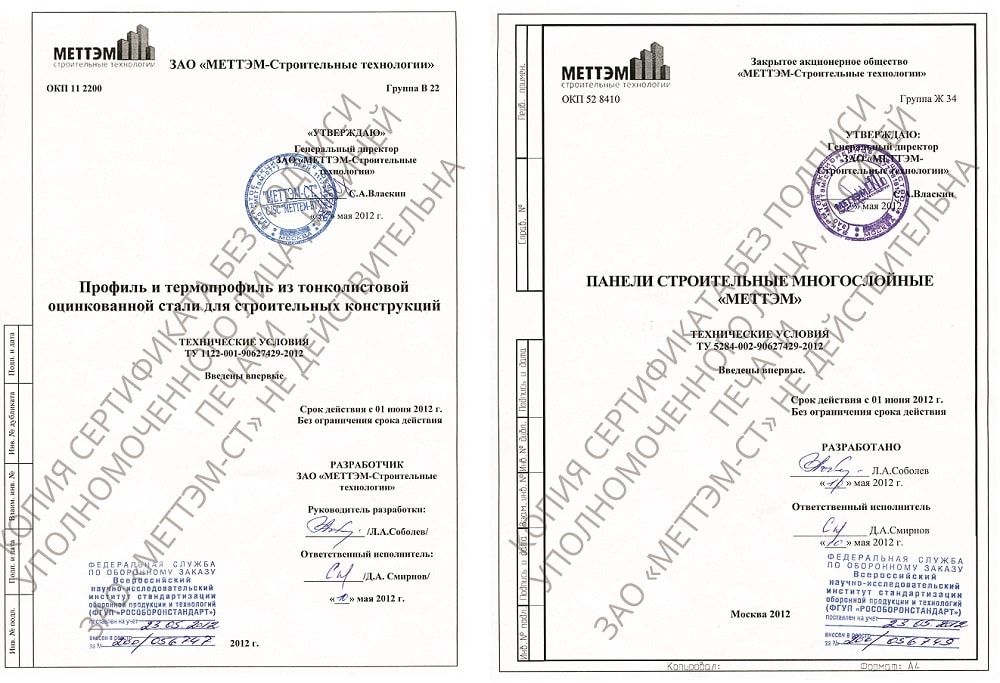

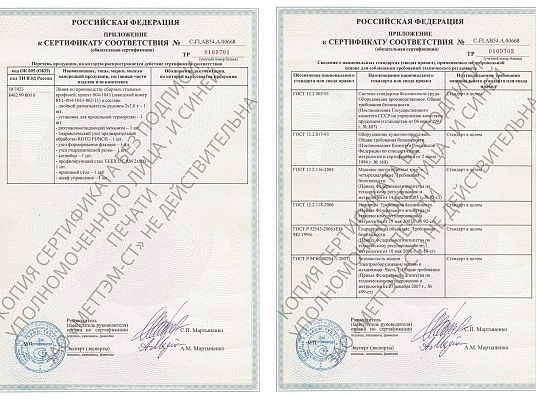

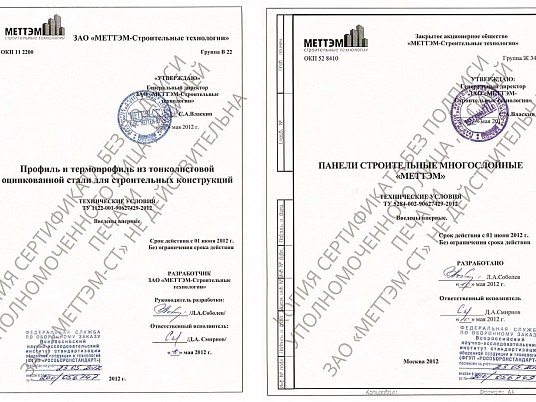

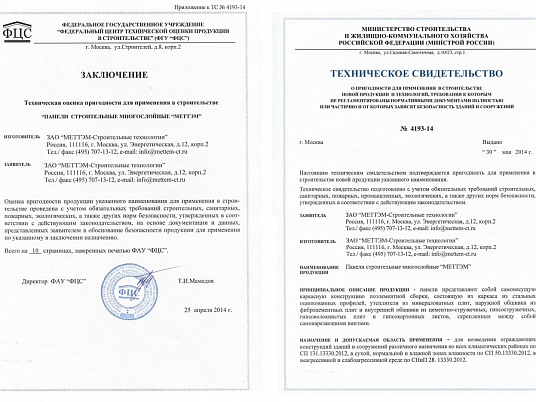

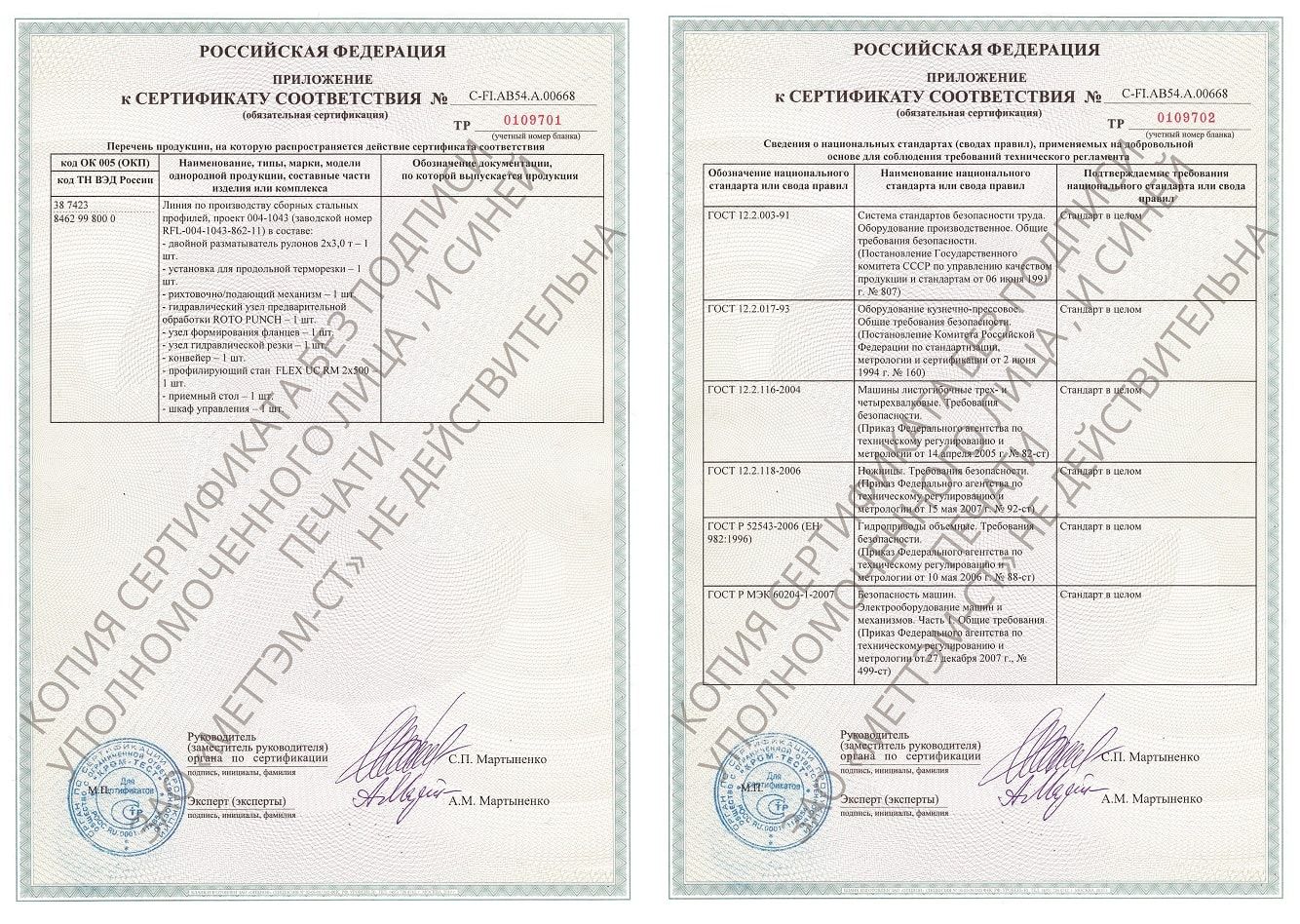

17. В соответствии с "Законом о сертификации" РФ, все изделия и материалы, используемые в строительстве сертифицированы в отношении гигиенической и пожарной безопасности и на соотв. государственным стандартам.

Теги: #коттеджчестер, #двухэтажныйдомсгаражем, #жилойдом145кв.м, #таунхаусывкрасноярске, #жкноваленд, #коттеджныйпоселок, #купитьпроект, #рабочаядокументация, #коттеджнаязастройка, #таунхауснадвесемьи

Заказать проект
Отправьте заявку на проект или позвоните нам +7 (495) 760-11-48

Ищите готовый проект здания?

В наличии более сотни проектов внесенных в реестр типовой и экономически эффективной проектной документации Минстроя РФ, согласно закону № 368-ФЗ, который предусматривает установление понятия экономически эффективной проектной документации повторного использования, формирование и обновление на основе установленных критериев банка данных наиболее экономически эффективной проектной документации повторного использования.

Характеристики

Тип:  таунхаус
Габаритные размеры:  11,9 х 8,9 м
Инженерные сети:  электроподготовка, стояки для труб
Коммерческая площадь:  150 кв.м
Комплектация:  каркас, базовая, комфорт+
Металлический каркас:  лстк
Общая площадь:  135 кв.м
Объект:  Двухэтажный таунхаус с гаражом
Ограждающие конструкции:  МЕТТЭМ, утепление 200 мм
Отделка фасада:  керамогранит, фасадные кассеты
Проект:  НОВОЛЭНД
Проектирование:  750 руб/кв.м
Производство:  Московская обл.
Тип кровли:  металлочерепица
Тип фундамента:  монолитная ж/б плита, ростверк на сваях
Фундамент и монтаж:  2 месяца
Цена за домокомплект:  8 500 руб
Цена за проектную документацию:  199 000 руб
Цена за строительно-монтажные работы:  19 500 руб за кв.м
Этажность:  2

Технология МЕТТЭМ идеально подходит для модульного проектирования и строительства социальных объектов, таких как общеобразовательные учреждения, учительские дома, ФАП и малоквартирные дома, минигостиницы и административные здания.

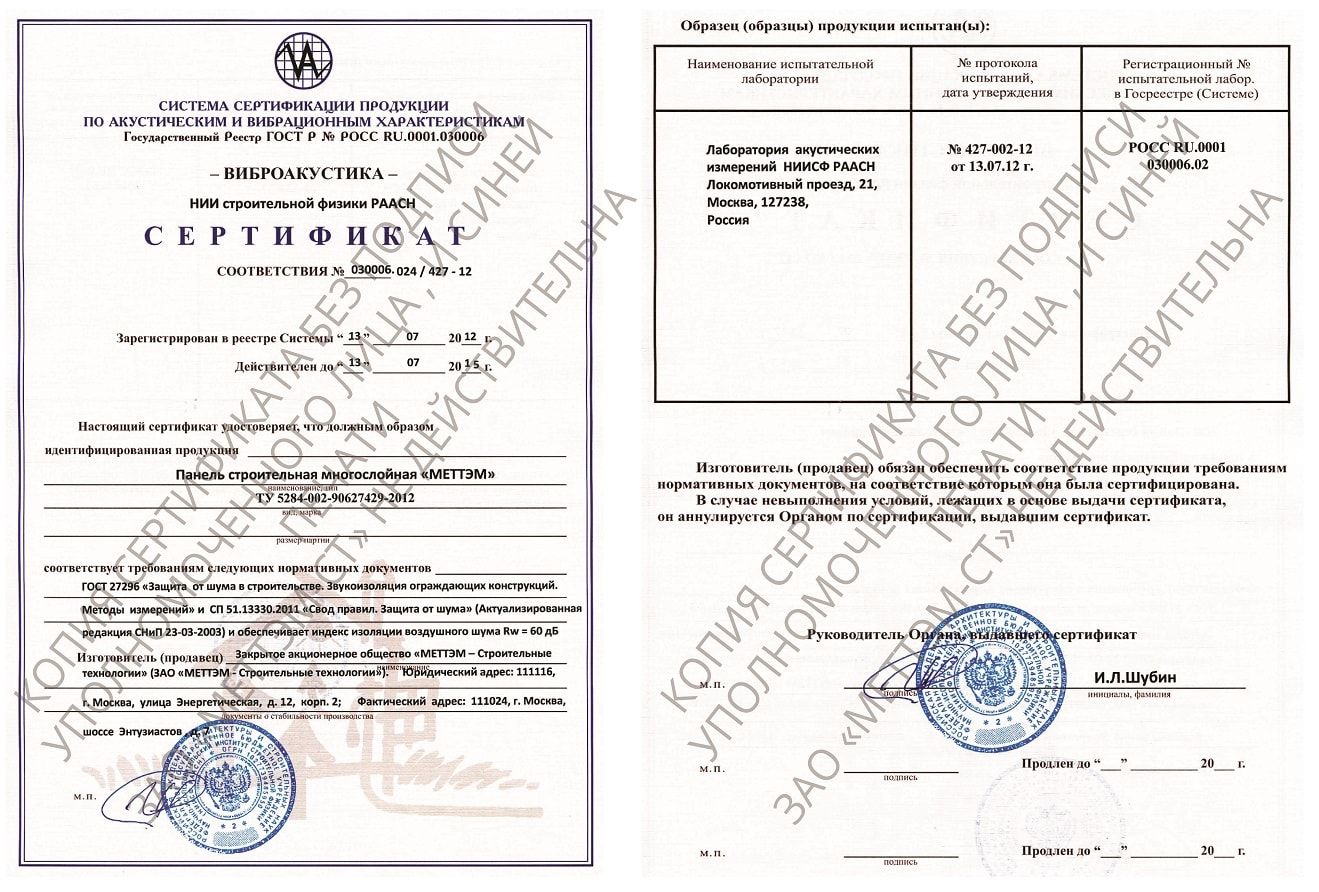

Представленные проекты отвечают всем требованиям пожарной безопасности, при изготовлении стеновых панелей и внутренних перегородок МЕТТЭМ применяются только негорючие материалы, что подтверждено соответствующими сертификатами.
