Монтаж ограждающих конструкций: технологии, нормативы и ключевые аспекты

Ограждающие конструкции являются неотъемлемой частью любого здания, обеспечивая его защиту от внешних воздействий, теплоизоляцию и эстетическую привлекательность. От качества их монтажа напрямую зависят энергоэффективность, долговечность и безопасность эксплуатации сооружения. В данной статье рассматриваются основные виды ограждающих конструкций, нормативные требования к их установке, технологические процессы и особенности контроля качества выполняемых работ.

Нормативная база и классификация конструкций

Современное строительство ограждающих конструкций регламентируется целым рядом нормативных документов. Ключевым из них является СП 70.13330.2012 «Несущие и ограждающие конструкции», который устанавливает общие требования к монтажу различных типов стеновых ограждений. В 2026 году вводится в действие новый ГОСТ Р 72481-2025, посвященный монтажу стоечно-ригельных конструкций фасадных светопрозрачных систем. Этот стандарт систематизирует требования к производству работ, контролю качества и исполнительной документации для алюминиевых фасадных систем.

Ограждающие конструкции классифицируются по нескольким признакам. По материалу исполнения выделяют легкие панельные системы (сэндвич-панели), крупнопанельные железобетонные конструкции, светопрозрачные фасадные системы и металлические ограждения. По способу крепления различают навесные, встроенные и комбинированные конструкции. По характеру разрезки стен — вертикальные и горизонтальные схемы монтажа.

Подготовительные работы

Монтаж ограждающих конструкций требует тщательной подготовки, которая начинается задолго до прибытия на объект первых панелей. В первую очередь разрабатывается проект производства работ (ППР), учитывающий конкретные условия строительной площадки, доступные грузоподъемные механизмы и последовательность технологических операций.

Геодезическая разбивка является критически важным этапом. Согласно СП 70.13330.2012, при монтаже стеновых конструкций на каркасе здания отмечают расположение маячных точек крепления профилей. Сначала определяют нижнюю горизонтальную линию установки и две крайние вертикальные линии, используя нивелир и лазерный уровень. Крайние точки отмечаются несмываемой краской, после чего определяются промежуточные точки установки.

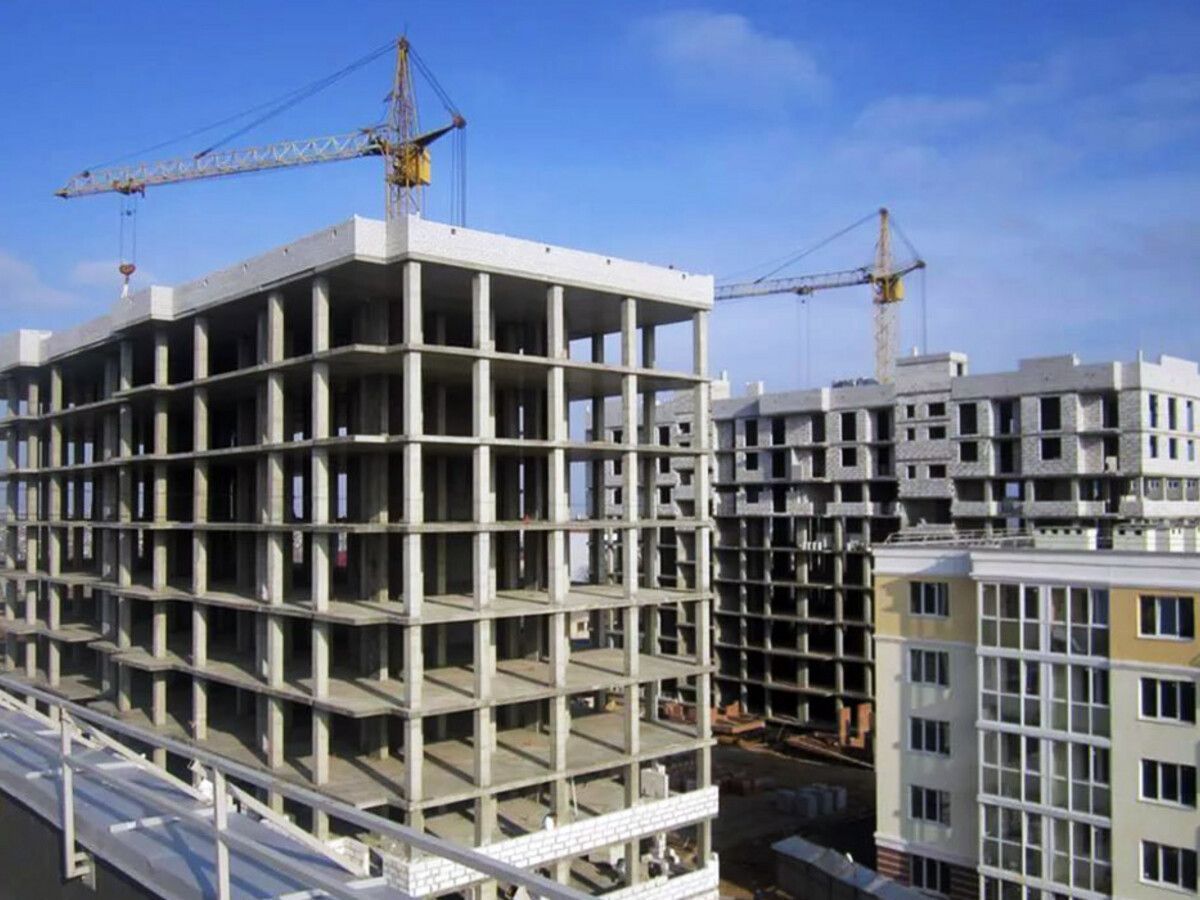

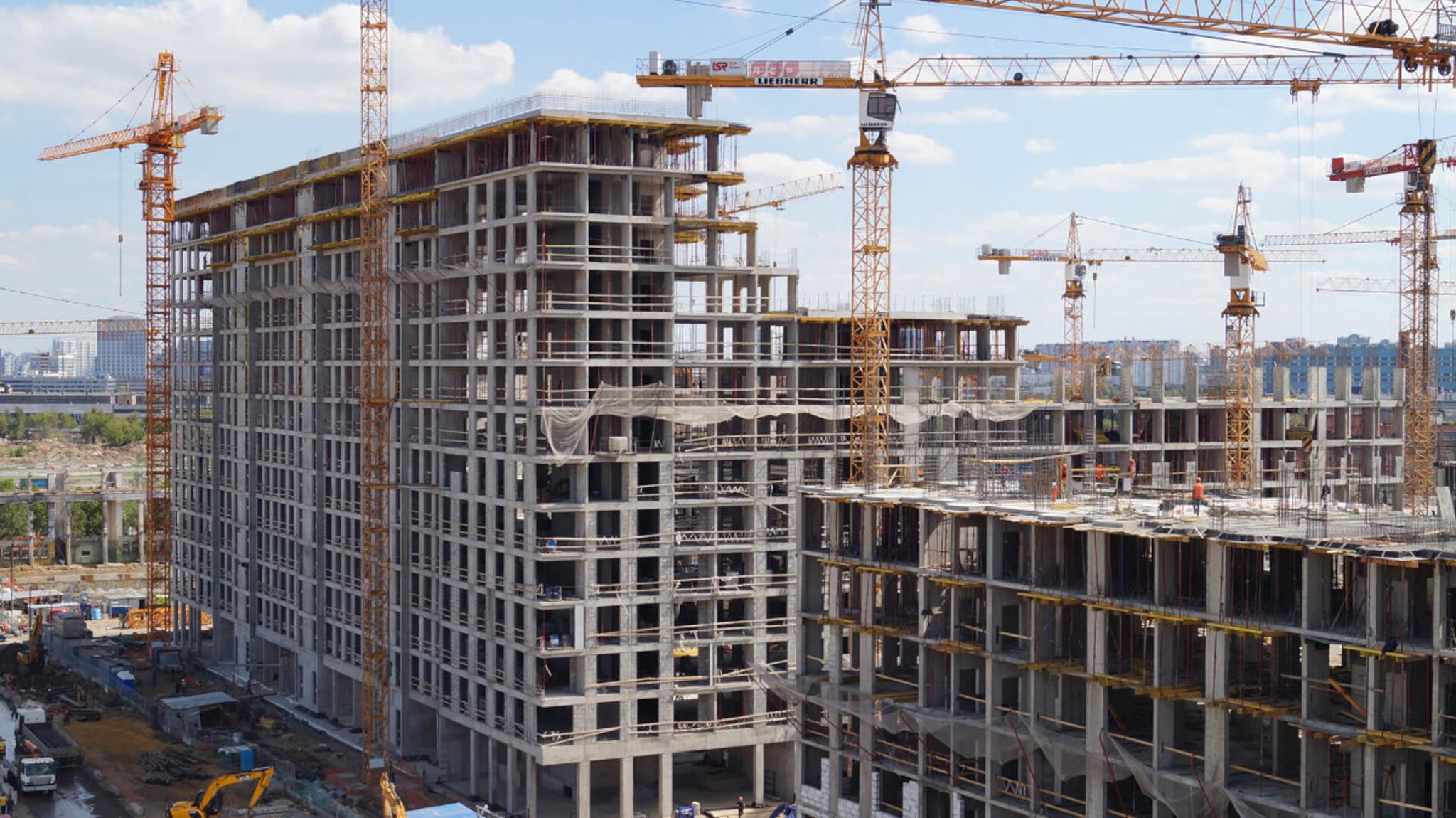

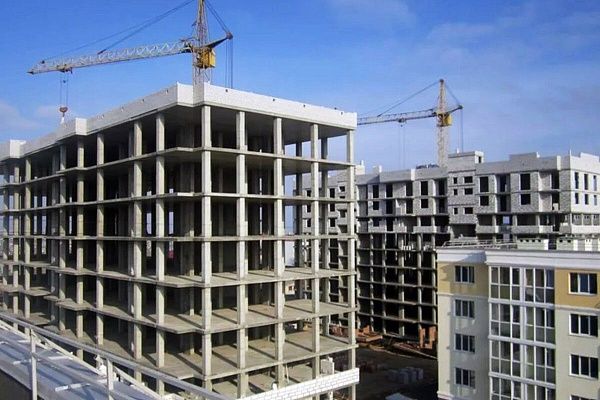

Проверка соответствия несущих конструкций проекту также обязательна. До начала монтажа ограждений необходимо завершить установку и закрепление всех элементов каркаса здания, проверить их вертикальность, горизонтальность и плоскостность. Для крупнопанельных зданий особое внимание уделяется подготовке опорных поверхностей — нивелировке с простановкой отметок низа и верха панелей на колоннах.

Организация площадки для складирования панелей должна обеспечивать их сохранность и удобство подачи к месту монтажа. Панели укладываются на подкладки, исключающие контакт с грунтом и повреждение защитного покрытия. Для предотвращения деформаций при хранении сэндвич-панелей рекомендуется использовать специальные поддоны и стеллажи.

Технология монтажа сэндвич-панелей

Сэндвич-панели получили широкое распространение благодаря сочетанию легкости, теплоизоляционных свойств и скорости монтажа. Технология их установки имеет ряд характерных особенностей, несоблюдение которых может привести к снижению эксплуатационных характеристик ограждения.

Монтаж стеновых панелей может выполняться в вертикальной или горизонтальной разрезке. При вертикальной схеме установка начинается с угла здания и ведется последовательно слева направо. Горизонтальная разрезка предполагает монтаж снизу вверх, поярусно, с установкой панелей на предварительно смонтированные опорные элементы.

Крепление панелей к каркасу осуществляется с помощью самосверлящих винтов или комбинированных заклепок. Для стальных колонн и фахверковых стоек со стенками толщиной до 12 мм применяются самонарезающие винты без предварительного сверления. При креплении к железобетонным конструкциям используются анкеры с предварительным сверлением отверстий.

Особое внимание уделяется герметизации стыков. Перед монтажом следующей панели в замок типа «паз» смонтированной панели наносится уплотняющий герметик для наружных работ, бутилкаучуковый шнур диаметром 8 мм или уплотнитель ТСП сечением 8×3 мм. Все накладки горизонтальных и вертикальных стыков, а также угловые элементы устанавливаются на герметик для исключения попадания влаги внутрь стыка.

Для термоизоляции несущих профилей и каркаса панелей от облицовочных материалов используется терморазделяющая полоса из вспененного пенополиэтилена или жесткой минеральной ваты толщиной 30 мм. Это предотвращает образование мостиков холода и снижает теплопотери здания.

Монтаж крупнопанельных конструкций

Крупнопанельные железобетонные конструкции традиционно применяются в жилищном строительстве. Их монтаж имеет свою специфику, обусловленную значительным весом элементов и необходимостью обеспечения высокой точности установки.

Установка панелей наружных стен производится на слой свежеуложенного цементного раствора, который расстилается непосредственно перед монтажом. Слой раствора должен быть на 5–8 мм выше маяков, чтобы устанавливаемые панели плотно обжали раствор при опускании. Для обеспечения требуемой плотности и водонепроницаемости горизонтального стыка марка раствора должна быть не ниже 200.

Временное крепление панелей осуществляется с помощью инвентарных подкосов или специальных струбцин. Каждый устанавливаемый элемент должен быть закреплен не менее чем в двух точках до освобождения от стропов грузозахватных приспособлений. Постоянное закрепление выполняется сваркой закладных деталей или установкой соединительных скоб в соответствии с проектом.

Выверка панелей производится относительно разбивочных осей и высотных отметок. Вертикальность граней проверяется рейкой-отвесом, положение в плане — совмещением установочных рисок на монтируемых и опорных конструкциях. Отклонения от проектного положения не должны превышать значений, указанных в нормативной документации: уступ между смежными гранями панелей — не более 4 мм, отклонение от вертикали — не более 5 мм.

Монтаж светопрозрачных фасадных конструкций

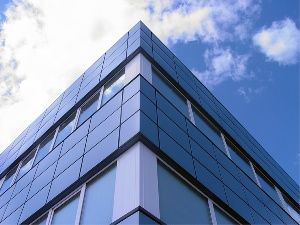

Стоечно-ригельные светопрозрачные конструкции становятся все более востребованными при возведении современных административных и торговых зданий. Новый ГОСТ Р 72481-2025 устанавливает детальные требования к их монтажу, вступающие в силу с мая 2026 года.

Монтаж стоечно-ригельных конструкций включает несколько этапов: установку кронштейнов и анкеров, монтаж стоек, установку ригелей, заполнение светопрозрачными элементами и устройство декоративных планок. Каждый этап требует высокой точности, поскольку отклонения накапливаются и могут привести к проблемам при установке стеклопакетов.

Анкерное крепление к строительному основанию должно обеспечивать восприятие различных видов нагрузок и передачу их на несущие конструкции здания. Герметизация стыковых соединений выполняется специальными герметиками, наносимыми или устанавливаемыми в зазоры между сборными элементами для защиты от проникания воздуха и атмосферной влаги.

Деформационные соединители компенсируют температурные перемещения профилей, предотвращая деформации и разрушения конструкции при сезонных изменениях температуры. Это особенно важно для светопрозрачных фасадов, подверженных значительным температурным воздействиям.

Контроль качества и приемка работ

Контроль качества монтажа ограждающих конструкций осуществляется на всех этапах — от входного контроля материалов до приемки выполненных работ. Согласно СП 543.1325800.2024, строительный контроль включает визуальные и измерительные методы проверки.

Входной контроль предполагает проверку наличия документов о качестве, соответствия геометрических параметров и внешнего вида панелей проектным требованиям. Каждый элемент подвергается визуальному осмотру на предмет повреждений, сколов, трещин и других дефектов.

Операционный контроль проводится непосредственно в процессе монтажа. Контролируются установка панелей в проектное положение, отклонение от вертикали, смещение осей и граней относительно разбивочных осей, толщина шва между смежными панелями, качество болтовых соединений и герметизации стыков.

Приемочный контроль выполняется после завершения монтажа и включает проверку фактического положения смонтированных конструкций, надежности закрепления панелей, отсутствия трещин и поврежденных мест, качества изоляции стыков. Результаты контроля фиксируются в исполнительной документации, включающей акты освидетельствования скрытых работ и журналы производства работ.

Техника безопасности и организационные аспекты

Монтаж ограждающих конструкций относится к работам повышенной опасности, требующим строгого соблюдения правил техники безопасности. Работы выполняются при температуре окружающего воздуха от минус 15 °C до плюс 30 °C, несколькими захватками в одну или две смены.

При ветре скоростью более 9 м/с, а также во время атмосферных осадков или густого тумана монтаж сэндвич-панелей запрещается. Это связано с повышенной парусностью легких панелей и риском их повреждения или травмирования рабочих.

Леса и средства подмащивания допускаются к эксплуатации только после приемки комиссией и регистрации в журнале учета. Их техническое состояние контролируется перед каждой сменой и периодическими осмотрами через каждые 10 дней. При использовании строительных лесов необходимо оставлять зазор между каркасом здания и лесами не менее 400 мм для удобства монтажа панелей.

Строповка пакетов панелей производится только за обвязки вертикально расположенными стропами. Запрещается строповка панелей вертикальной разрезки со стороны верхней кромки и подъем поворотом относительно противоположной кромки. Для захвата и перемещения панелей применяются специальные струбцины, механические или вакуумные захваты, обеспечивающие надежное удержание элемента во время подъема.

Заключение

Монтаж ограждающих конструкций представляет собой сложный технологический процесс, требующий профессиональных знаний, соблюдения нормативных требований и внимания к деталям. От качества выполнения работ на каждом этапе — от геодезической разбивки до герметизации стыков — зависит долговечность и эксплуатационная надежность всего здания.

Современные нормативные документы, включая обновленные СП и новые ГОСТы, устанавливают четкие правила и критерии качества, соблюдение которых обязательно для всех участников строительного процесса. Использование современных материалов и технологий в сочетании с строгим контролем на всех этапах позволяет возводить ограждающие конструкции, отвечающие самым высоким требованиям энергоэффективности, безопасности и эстетики.
