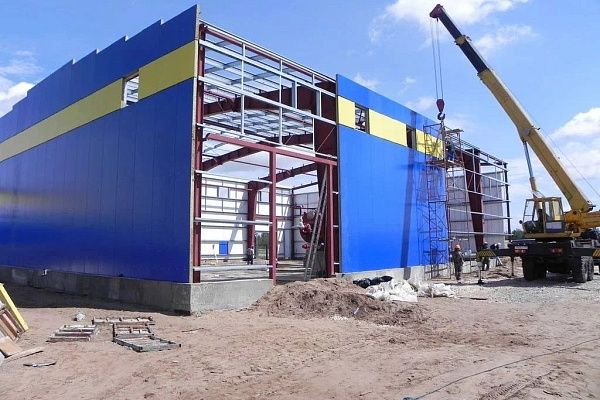

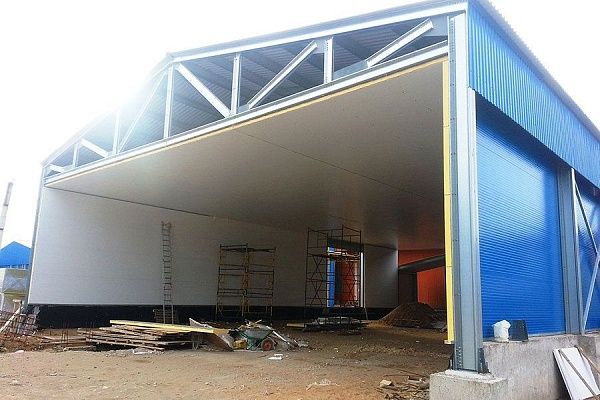

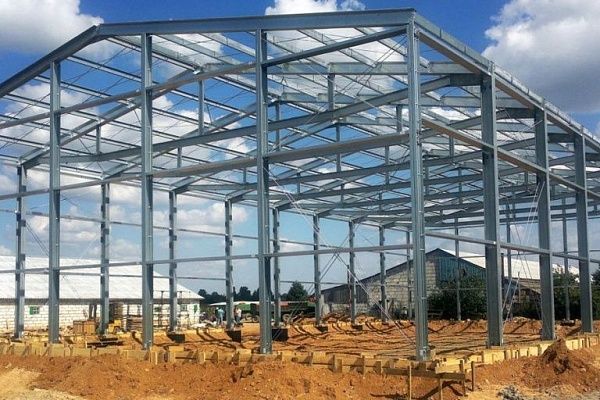

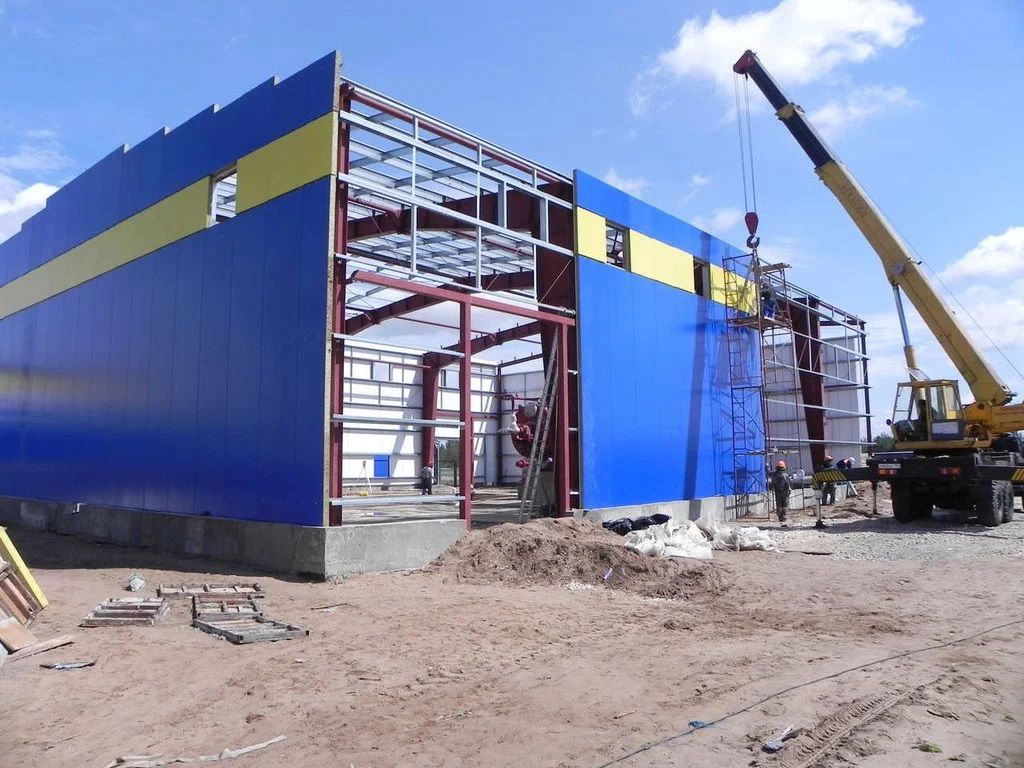

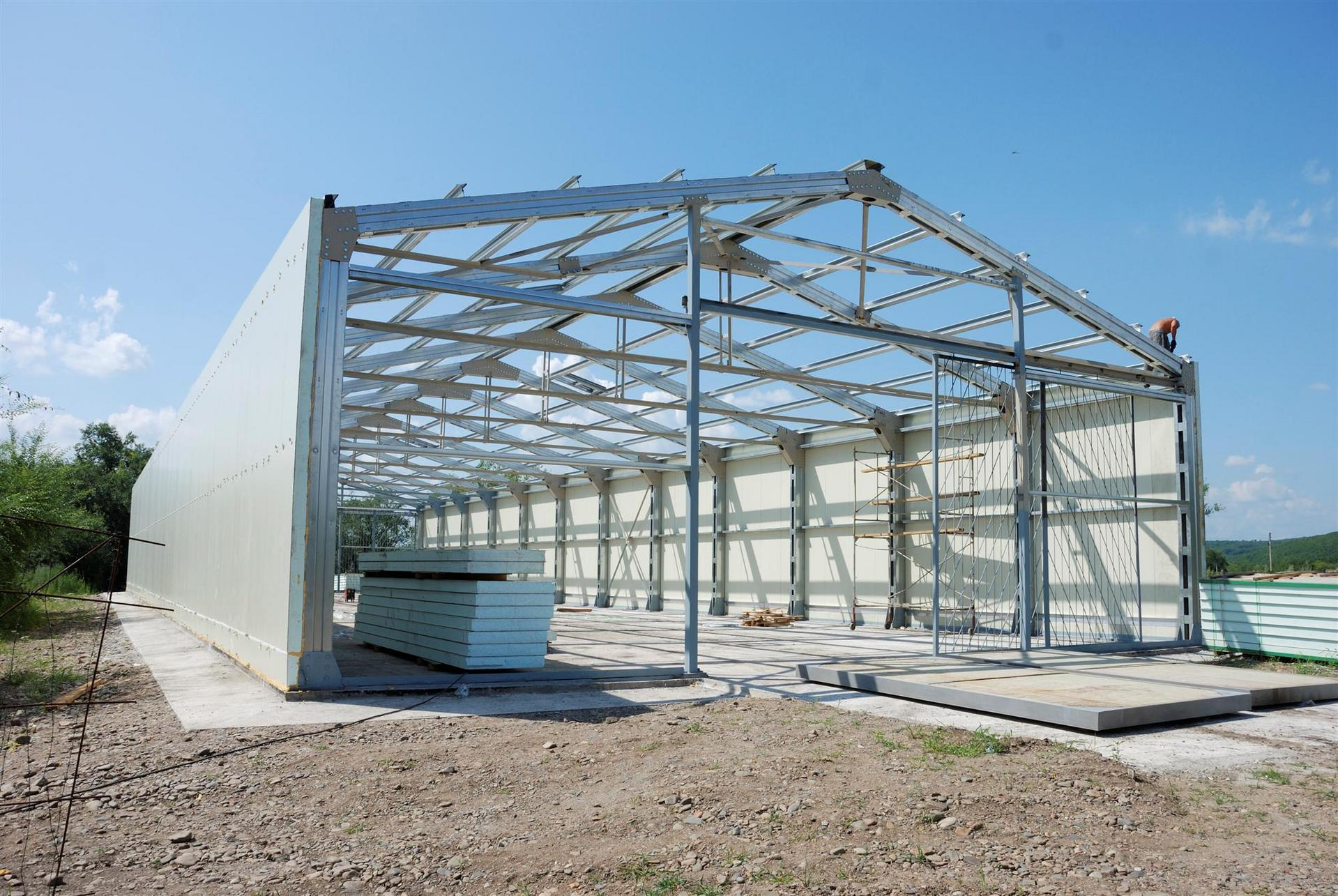

Сборка и монтаж колонн для производственного помещения в Москве

Сборка и монтаж колонн — один из самых ответственных этапов строительства производственного здания, так как колонны являются основным несущим элементом каркаса. Ошибки на этом этапе приводят к перекосам всей конструкции.

Вот подробная пошаговая технология с ключевыми требованиями.

1. Подготовительный этап (До подъема колонн)
1.1. Приемка и подготовка фундаментов:
Контроль геодезиста: Проверка отметок опорных поверхностей фундаментов и планового положения анкерных болтов.
Допуски: Отклонение отметок верха фундаментов — не более -30 мм. Смещение осей анкерных болтов — не более ±5 мм.
Исправление дефектов: При необходимости выполняется подливка цементным раствором для выведения точной отметки.
Очистка: Поверхность фундамента очищается от грязи, льда, снега.

1.2. Подготовка колонн:
Маркировка: Проверка нанесенных заводом монтажных рисок (оси, отметки уровня).
Очистка опорной плиты (башмака) и резьбы анкерных болтов.
Установка монтажных лестниц, подмостей для последующей работы на высоте (если не предусмотрены конструктивно).

2. Строповка (захват) и подъем колонн
Способы строповки:
За монтажные петли (проушины): Самый распространенный способ. Колонна поднимается за петли, приваренные заводом-изготовителем.
За траверсу: Для тяжелых колонн. Специальная траверса цепляется к отверстиям в опорной плите или стенке колонны.
Фрикционный захват (редко): Для гладких колонн.
Главное правило: Строповка должна обеспечивать вертикальное или близкое к нему положение колонны при подъеме. Точка крепления стропа обычно выше центра тяжести колонны.
Оттяжки: Колонну обязательно сопровождают не менее чем двумя оттяжками (расчалками) для управления и предотвращения вращения.

3. Установка колонны на фундамент и временное закрепление
3.1. Наводка и установка:
Монтажники с двух сторон направляют колонну, насаживая отверстия в опорной плите на анкерные болты.
Колонна опускается на фундамент без рывков. Между опорной плитой и фундаментом оставляют зазор 30-50 мм для последующей подливки бетонной смесью.

3.2. Временное закрепление:
Основной способ: С помощью клиньев или инвентарных винтовых распорок, которые устанавливают с 2-4 сторон. Они фиксируют колонну в проектном положении.
Дополнительно: Колонну крепят к анкерным болтам, наживив и недотянув гайки.
Первая колонна в ряду или ячейке каркаса закрепляется особенно тщательно, часто с помощью кондукторов или раскосов к надежным основам.

4. Выверка колонн (геодезический контроль)
Выверка — это процесс придания колонне точного проектного положения по высоте, плану и вертикали. Проводится геодезистом и монтажниками.
По высоте: Контроль отметки низа опорной плиты нивелиром. Регулировка с помощью клиньев.
В плане (от оси): Контроль положения монтажных рисок колонны относительно осей разбивочной сети теодолитом или лазерным нивелиром. Регулировка с помощью тех же клиньев или рычагов.
По вертикали: Самый важный параметр. Проверяется в двух взаимно перпендикулярных плоскостях:
Теодолитом (наиболее точно) по монтажным рискам.
Отвесом с высотной отметки.
Оптическим или лазерным уровнем.
Допустимые отклонения регламентированы СП 70.13330.2012 и указаны в ППР. Например, для одноэтажных зданий высотой до 14.7 м: смещение от разбивочной оси — ±10 мм, отклонение от вертикали — h/1000, но не более 25 мм (где h — высота колонны).

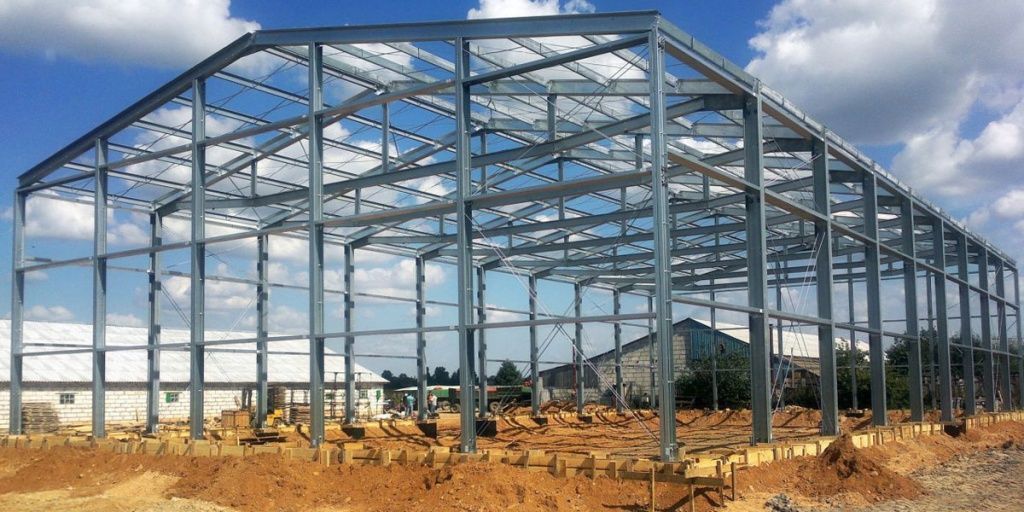

Очередность сборки и монтажа колонн ангара из металлоконструкций для ремонта промышленного помещения в Москве производится в следующем порядке:

• Сборку колонн производить на ровной, горизонтальной поверхности.
• Разложить элементы колонны (профили) в соответствии с чертежом альбома КМД (все элементы промаркированы в соответствии с чертежами).
• Подготовить необходимые элементы для сборки колонн (подпятники, фасонки, уголки крепления распорок, связей, прогонов) в соответствии с чертежом альбома КМД.
• Стянуть профиля между собой через фасонные изделия (сухари) с помощью высокопрочных болтов М12 класса прочности 8,8, гайки и пружинной-шайбы, смотри. (рис.1.1). Так же при необходимости установить уголки в соответствии с чертежами КМД.
• Закрепить подпятник к колонне как показано на (рис.1.1)
• Проверить высоту колонн, они должны соответствовать размерам как показано на чертежах КМД
• Установить на анкерные болты выверочные шайбы с гайками  (рис. 1.2).
• Колонны следует устанавливать по нивелиру или (теодолиту).
• Гайки фундаментных болтов после выверки конструкций закрепляют контргайками. Допускается вместо контргаек постановка пружинных шайб по ГОСТ 6402-70*.
• Первоначально установить колонны связевого блока, вертикальные связи круглого сечения и распорки как показано на (рис. 1.3), вертикальные связи (рис.1.4).
• Далее устанавливаются все остальные колонны, аналогично колоннам связевого блока.
• Сделать подливку колонн h-100 мм из мелкозернистого бетона В20 (рис.1.5), применяя опалубку .

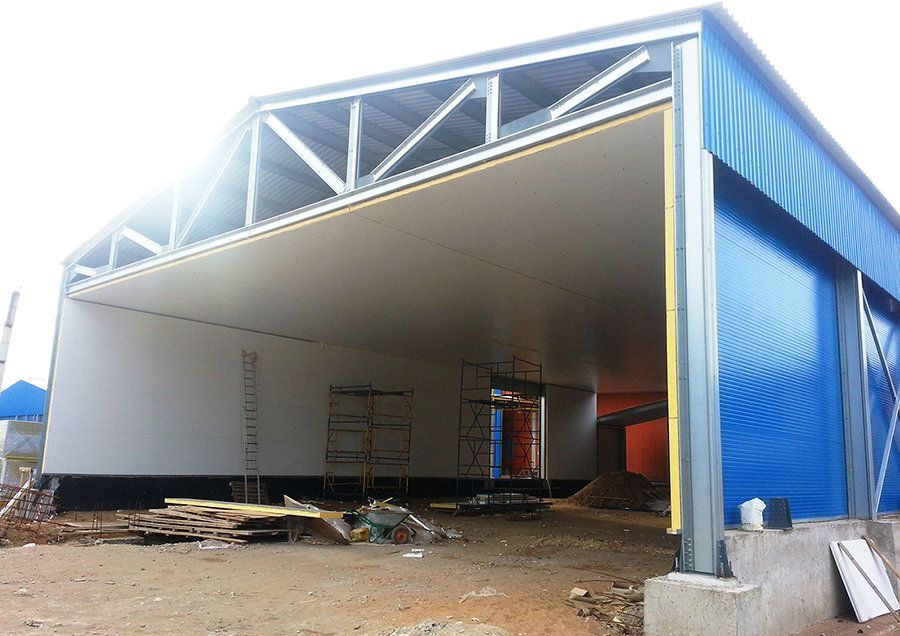

После монтажа колонн ангара, необходимо установить распорки между ними (кроме распорок связевого блока, они были установлены ранее):

• Распорки крепить к наружной части колонн с помощью высокопрочных болтов М12 класса прочности 8,8, гайки и шайбы  (рис. 2.1).
• Крепление распорок к колоннам фахверка осуществляется через уголки (рис. 2.2).
