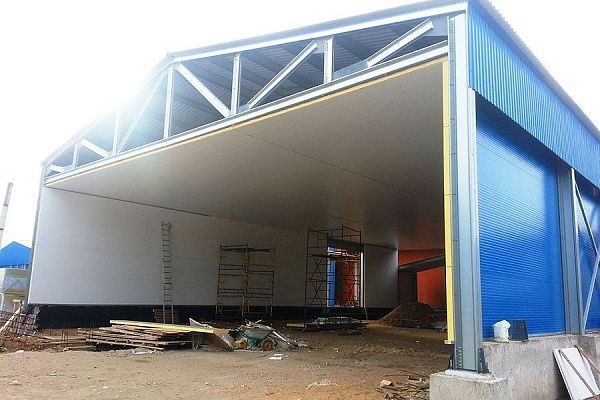

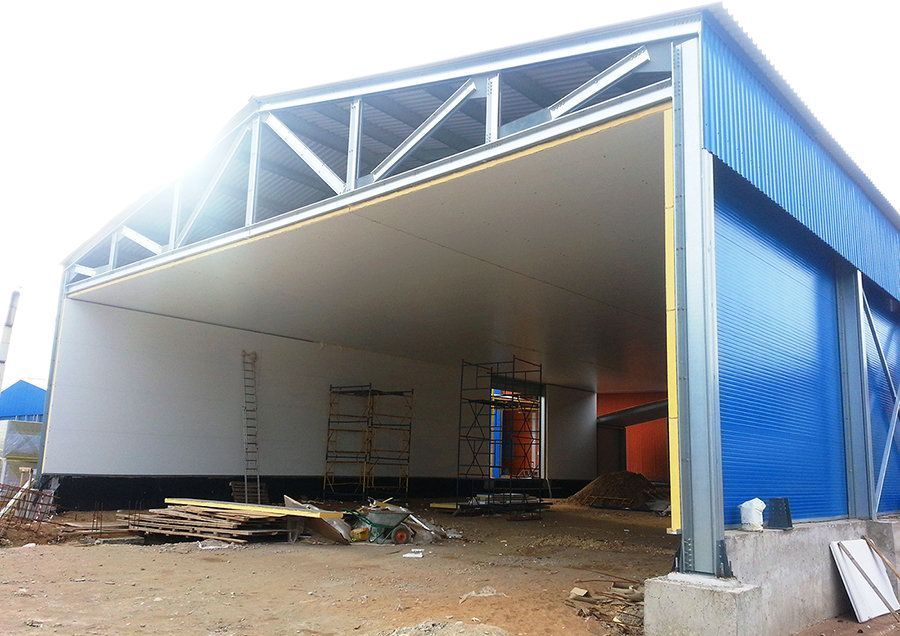

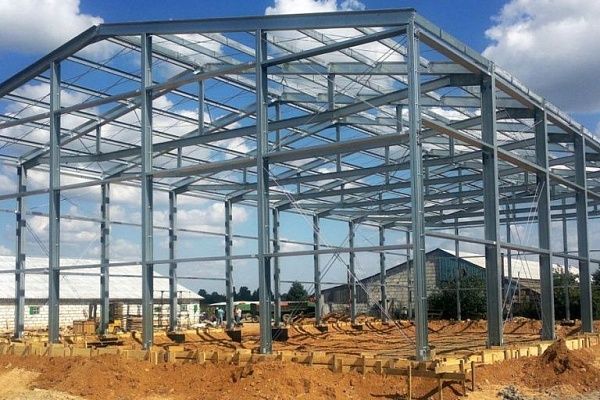

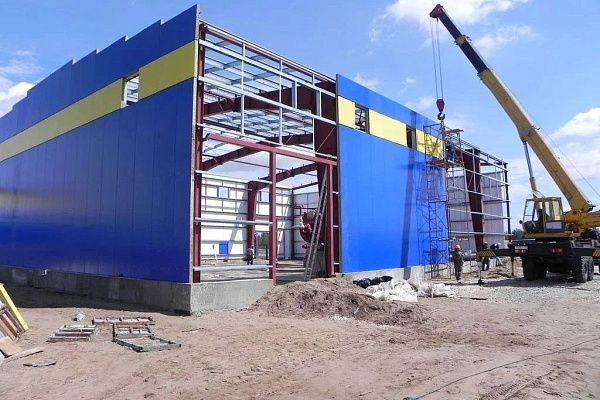

Сборка и монтаж стропильных и подстропильных ферм — один из самых ответственных этапов строительства производственного здания. Фермы формируют кровлю, воспринимают все основные нагрузки (снег, ветер, вес покрытия) и обеспечивают устойчивость всей конструкции.
Вот подробный пошаговый разбор процесса с ключевыми технологическими особенностями.
1. Подготовительный этап (до начала монтажа)
Контрольная сборка (при необходимости): Для сложных или крупногабаритных ферм часто проводят предварительную сборку «на площадке» в горизонтальном положении для проверки геометрии, совпадения монтажных отверстий и подгонки элементов.
Подготовка опорных конструкций: Проверка и приемка колонн или стен, на которые будут опираться фермы. Контролируются:
Отметки опорных площадок (оголовков колонн).
Их плановое положение.
Наличие и правильность установки анкерных болтов или закладных деталей.
Доставка и раскладка: Фермы доставляют на объект и раскладывают в зоне работы крана так, чтобы их можно было захватить и подать к месту установки без лишних перемещений.

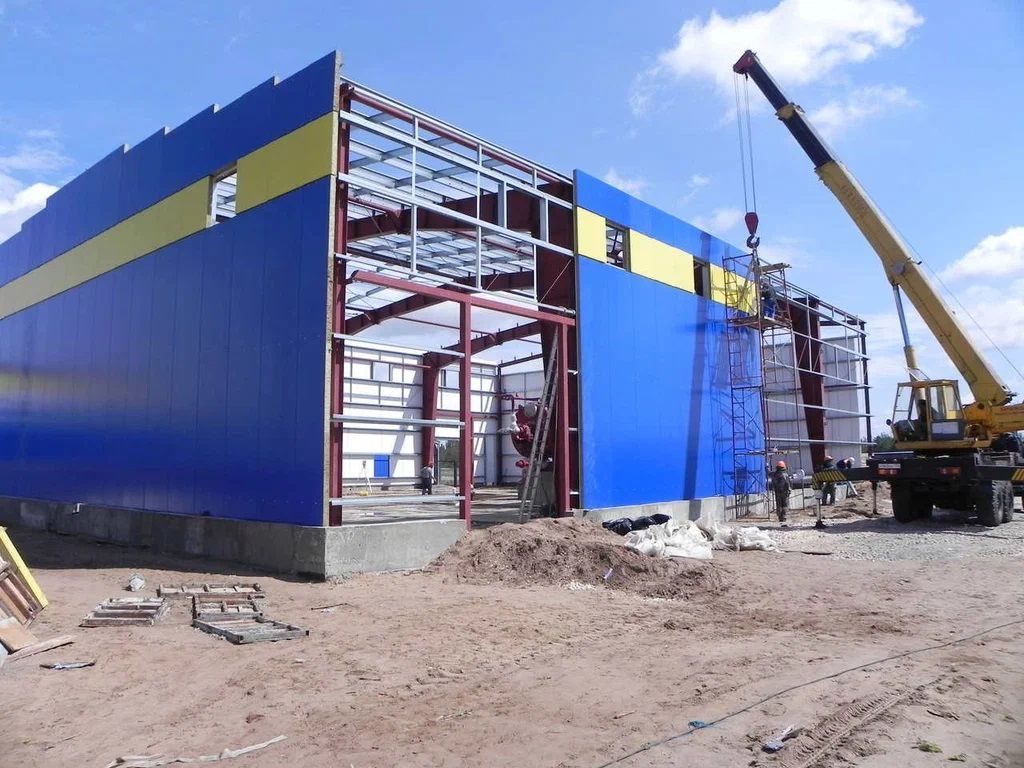

2. Процесс монтажа готовой фермы (основной способ)
Шаг 1: Строповка (захват).
Осуществляется траверсами или гибкими стропами с использованием мягких прокладок для защиты от повреждений.
Точки строповки должны быть указаны в проекте производства работ (ППР). Обычно их 2, 3 или 4, чтобы обеспечить подъем с заданным углом наклона (чаще всего ферма поднимается в рабочее положение, близкое к вертикальному).
Для управления положением используют оттяжки (расчалки).
Шаг 2: Подъем и наведение.
Ферму плавно поднимают краном и заводят над местом установки.
Монтажники с монтажных площадок на колоннах или с временных настилов направляют ферму, совмещая монтажные отверстия в опорном узле (чаще «фартук») с анкерными болтами на колонне.
Шаг 3: Временное закрепление.
Самый критичный момент. После установки на 2-4 анкера ферму нельзя отпускать до установки связей.
Ее временно фиксируют с помощью:
Кондукторов или проволочных оттяжек к ранее установленным устойчивым конструкциям.
Первых связей по нижним/верхним поясам к соседним, уже закрепленным фермам.
Раскрепление первой фермы — особо важная задача. Ее обычно крепят к временным жестким стойкам или к стабильному объему здания.
Шаг 4: Окончательное выверение и закрепление.
Проверяют вертикальность фермы (отвесом или теодолитом) и ее проектное положение.
После выверки окончательно затягивают гайки на анкерных болтах или выполняют приварку к закладным деталям.
Важно: Окончательное закрепление (сварка) часто производится после установки и выверки блока из 2-3 ферм и связей между ними.

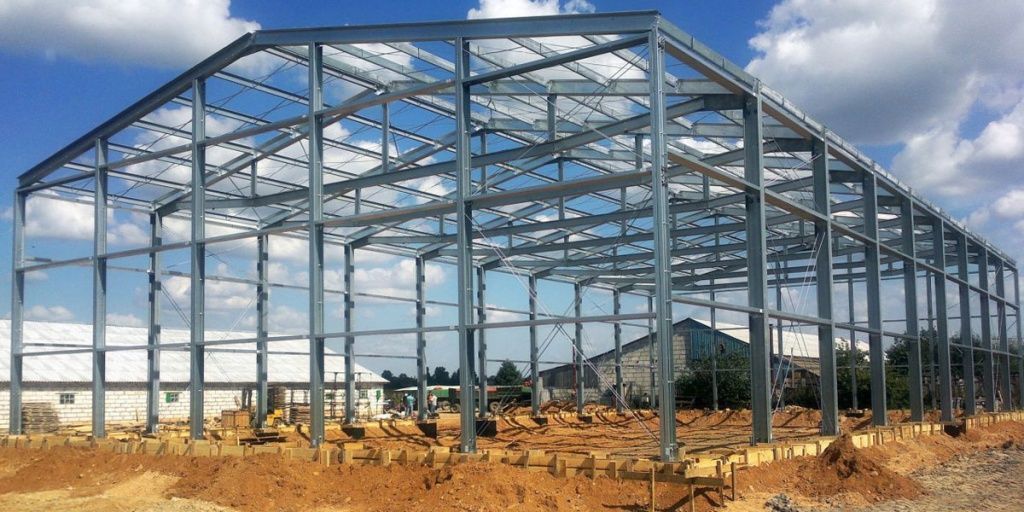

3. Устройство связей (что делает конструкцию устойчивой)
Без связей фермы — это неустойчивые «карты». Связи объединяют их в жесткую пространственную систему. Монтируются сразу после установки ферм.
Горизонтальные связи: Располагаются по верхним и нижним поясам ферм (в плоскости поясов). Воспринимают ветровые и крановые нагрузки, обеспечивают геометрическую неизменяемость.
Вертикальные связи (крестовые): Устанавливаются между стойками соседних ферм в плоскости стен. Передают нагрузку на колонны.
Прогоны: Элементы, укладываемые перпендикулярно фермам на их верхние пояса. Служат основой для кровельного настила. Их монтаж также увеличивает жесткость.

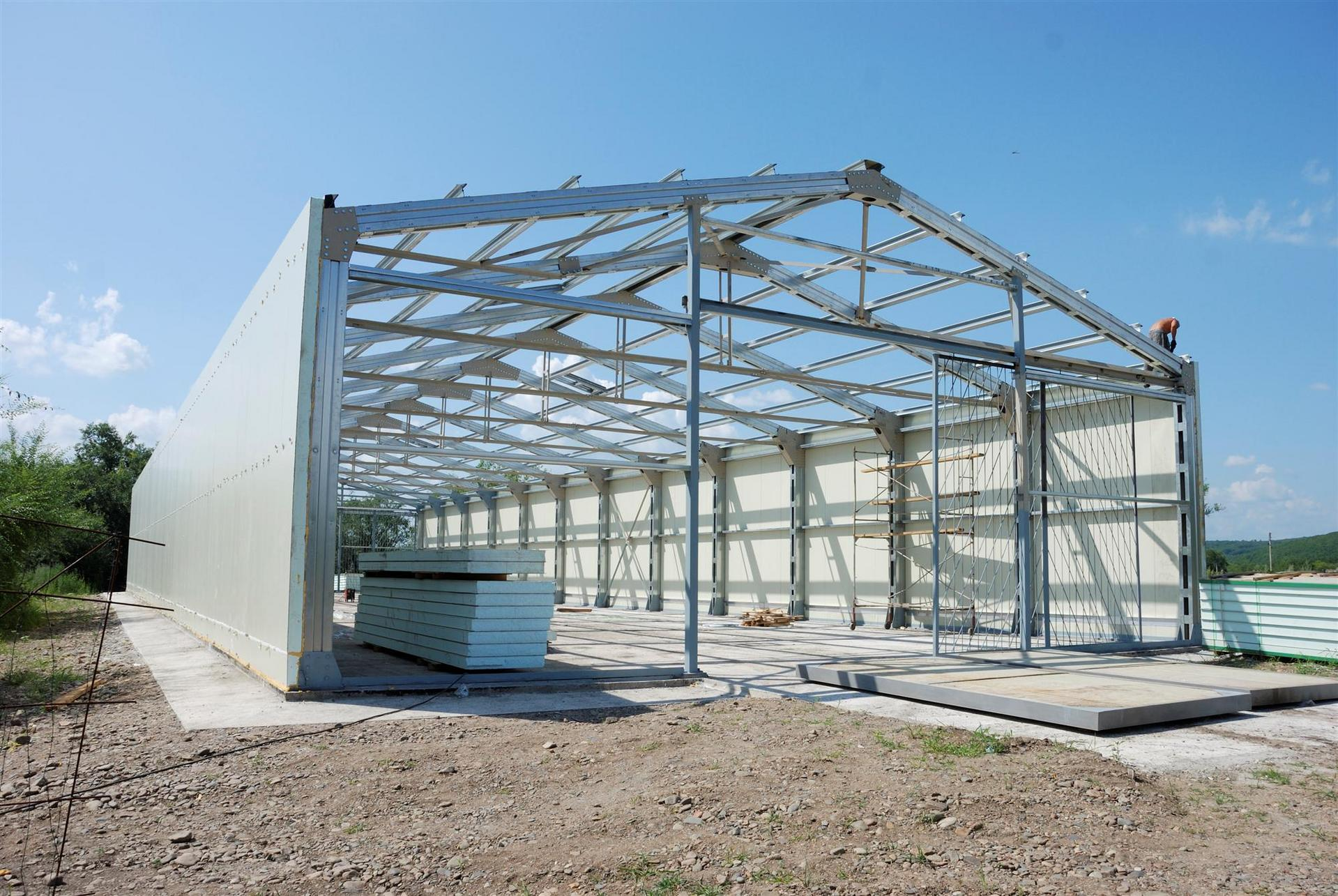

Очередность сборки и монтаж ферм быстровозводимого ангара осуществляется в следующем порядке:

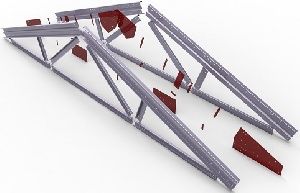

- Сборку фермы производить на ровной горизонтальной поверхности.
- Разложить элементы фермы (профили) в соответствии с чертежом альбома КМД.
- Стянуть профиля между собой через фасонные изделия (сухари) с помощью высокопрочных болтов М12 класса прочности 8,8, гайки и пружинной-шайбы, смотри. (рис.4.1). Так же при необходимости установить уголки прогонов в соответствии с чертежами КМД.
- Перевернуть ферму ангара
- Проверить геометрические размеры.
- Поднять первую ферму рядовой рамы от фахверка с помощью крана или манипулятора.
- Удерживая ферму закрепить ее к колоннам (рис. 4.2), используя строительные леса.
- После установки фермы, установить временную распорку между фахверком и установленной фермой.
- Далее устанавливаем вторую ферму аналогично первой, после установки второй фермы связываем ее распорками с первой фермой в соответствии с чертежами КМД.
- Далее устанавливаем все последующие фермы ангара привязывая их распорками к предыдущей установленной фермы.
- После установки всех ферм устанавливаем последний фахверк аналогично первому (рис3.1).
- Установить все тяжи и связи по чертежам КМД (тяжи круг D-12 мм.) (рис. 4.3).
- После этого можно переходить к ремонту производственного помещения в Москве
Связи и тяжи ангара выполняются гибкими из круглой стали Ø 12 мм. Усилие натяжения гибких связей и тяжей должно составлять 1тн. При установке связей должны быть приняты меры, препятствующие деформациям каркаса и его отдельных конструкций.
Сборка и монтаж прогонной системы быстровозводимого ангара. Прогонная система устанавливается исключительно только при монтаже холодного ангара.
В холодном ангаре отсутствуют вертикальные связи в виде круга:
- Для крепления стеновых и кровельных прогонов ангара необходимо использовать специальные гнутые уголки (уголки с вырубом рис. 5.1).
- Прогоны устанавливается в теле каркаса здания (рис. 5.2) кровельные прогоны устанавливаются аналогично стеновым, исключая пластину.
- Крепления прогонов к уголкам осуществляется с помощью высокопрочных болтов М12 класса прочности 8,8, гайки и шайбы.
