Монтаж стропильной системы здания

Монтаж стропильной системы и кровли для производственного здания — это сложный ответственный этап, требующий чёткого соблюдения норм проектирования и технологии. Вот подробное руководство по ключевым этапам, материалам и особенностям.

1. Особенности кровли производственных зданий

Большие пролёты: Требуют применения мощных несущих конструкций (фермы, балки).
Нагрузки: Учитываются снеговые, ветровые, полезные (от подвесного оборудования, коммуникаций), а также температурные воздействия.
Пожарная безопасность: Критически важна. Материалы и конструкция должны соответствовать I и II степени огнестойкости здания.
Вентиляция и дымоудаление: Часто необходима система аэраторов или дымоудаляющих фонарей.
Экономия на отоплении: Требуется эффективное утепление для снижения энергопотребления.

2. Последовательность монтажа (ключевые этапы)

Этап 0: Подготовительный
Изучение проекта: Рабочей документации (КЖ, КМ), узлов креплений, спецификаций.
Приёмка основания: Проверка колонн или несущих стен на соответствие проектным отметкам и осям. Допуски строго по СП.
Подготовка площадки: Обеспечение подъезда для крана, мест складирования.

Этап 1: Установка опорных конструкций (мауэрлата, опорных плит)
Для стального каркаса: Монтаж и выверка опорных стальных плит на колоннах, фиксация анкерными болтами.
Для кирпичных/бетонных стен: Укладка мауэрлата (опорного бруса) с обязательной гидроизоляцией (2 слоя рубероида) и анкеровкой.
Этап 2: Монтаж основных несущих конструкций
Подъём и установка: Элементы (фермы, балки) поднимают краном и устанавливают на проектные места.
Временное крепление: Стропильную конструкцию сразу раскрепляют временными связями (раскосами, растяжками) от падения и смещения.
Выверка: Контроль положения по осям, вертикальности, отметкам. Используются геодезические инструменты (нивелир, теодолит, лазерный уровень).
Окончательное закрепление: После выверки всей секции — окончательная сварка (для стали) или болтовое соединение.

Этап 3: Монтаж вторичных элементов (обрешётки)
Укладка прогонов: На фермы/стропила укладывают продольные прогоны (из стального гнутого профиля, деревянного бруса). Шаг зависит от кровельного материала (0.7-1.5 м).
Контроль плоскости: Верхние грани прогонов должны лежать в одной плоскости.

Этап 4: Устройство кровельного «пирога» (снизу вверх)
Снизу подшивается потолок (при необходимости) — профлист, сэндвич-панели.
Сверху на прогоны укладывается:
Пароизоляционная мембрана (полотна внахлёст, стыки проклеиваются).

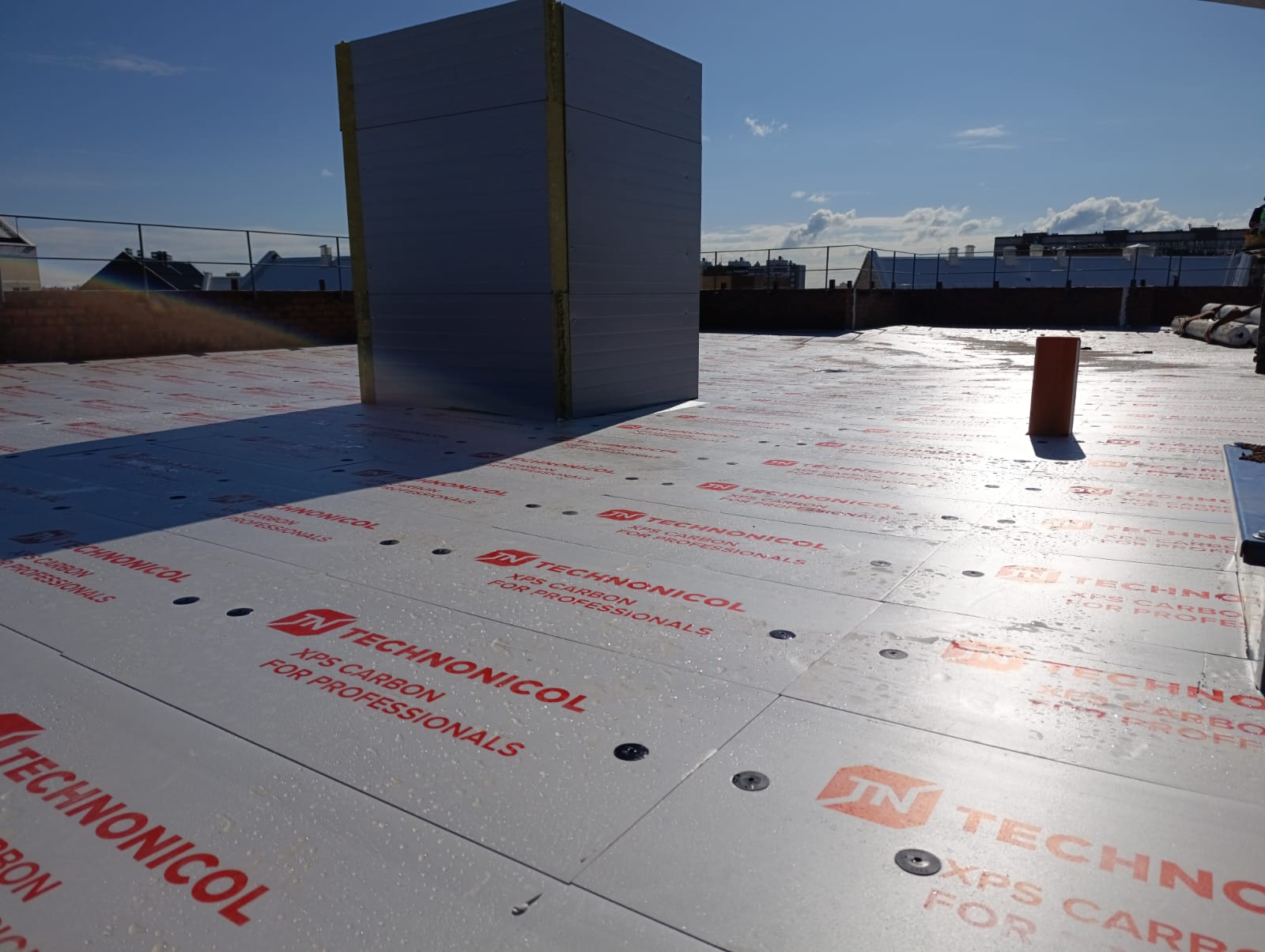

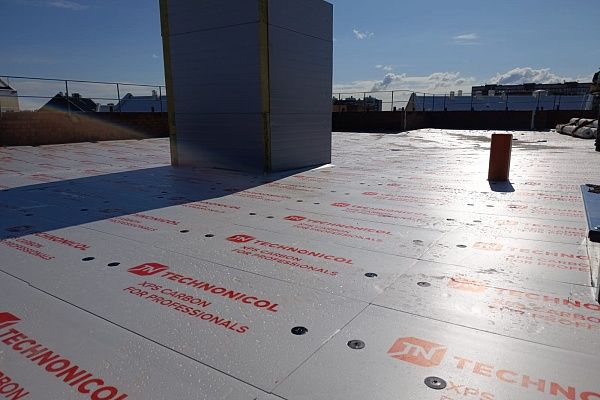

Утеплитель (плиты каменной ваты плотностью от 120 кг/м³). Укладывается вразбежку швов.
Гидро-ветрозащитная супердиффузионная мембрана.
Монтаж кровельного покрытия (наиболее распространённые варианты):
Профнастил (Н75, Н114) / Металлочерепица: Крепятся к прогонам саморезами с EPDM-прокладкой в каждую волну по низу. Обязательны планки (карнизная, торцевая, коньковая).
Фальцевая кровля (рулонная или картинная): Современный, герметичный вариант. Требует квалифицированных кровельщиков.

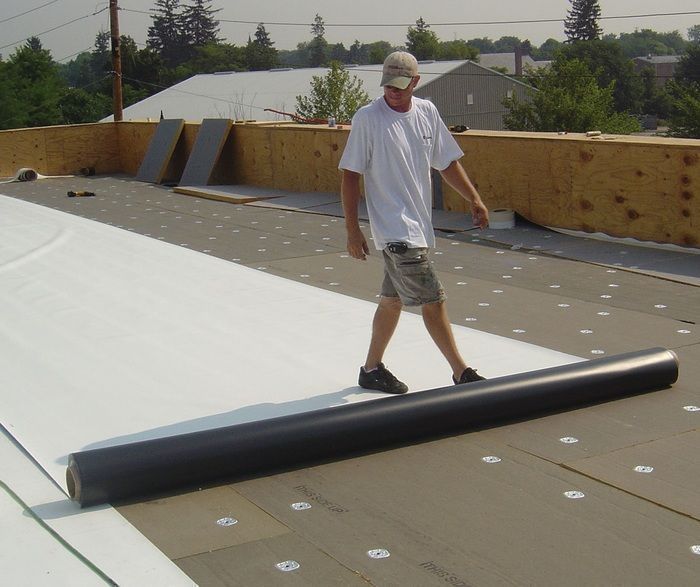

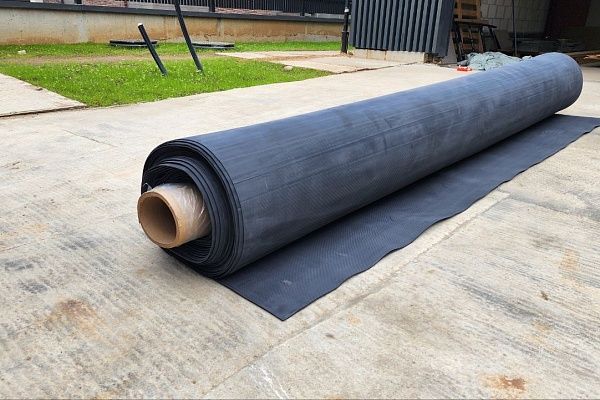

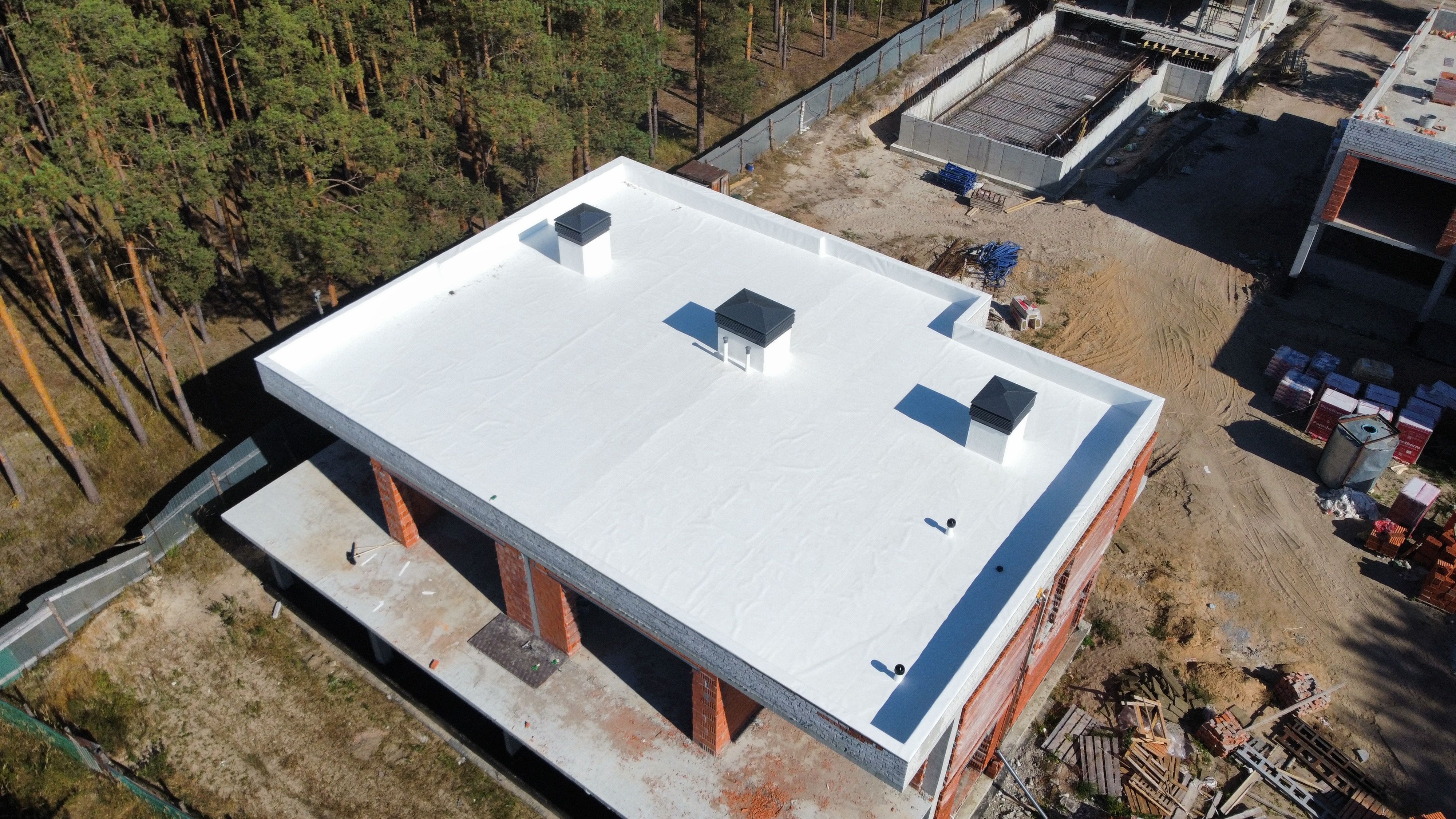

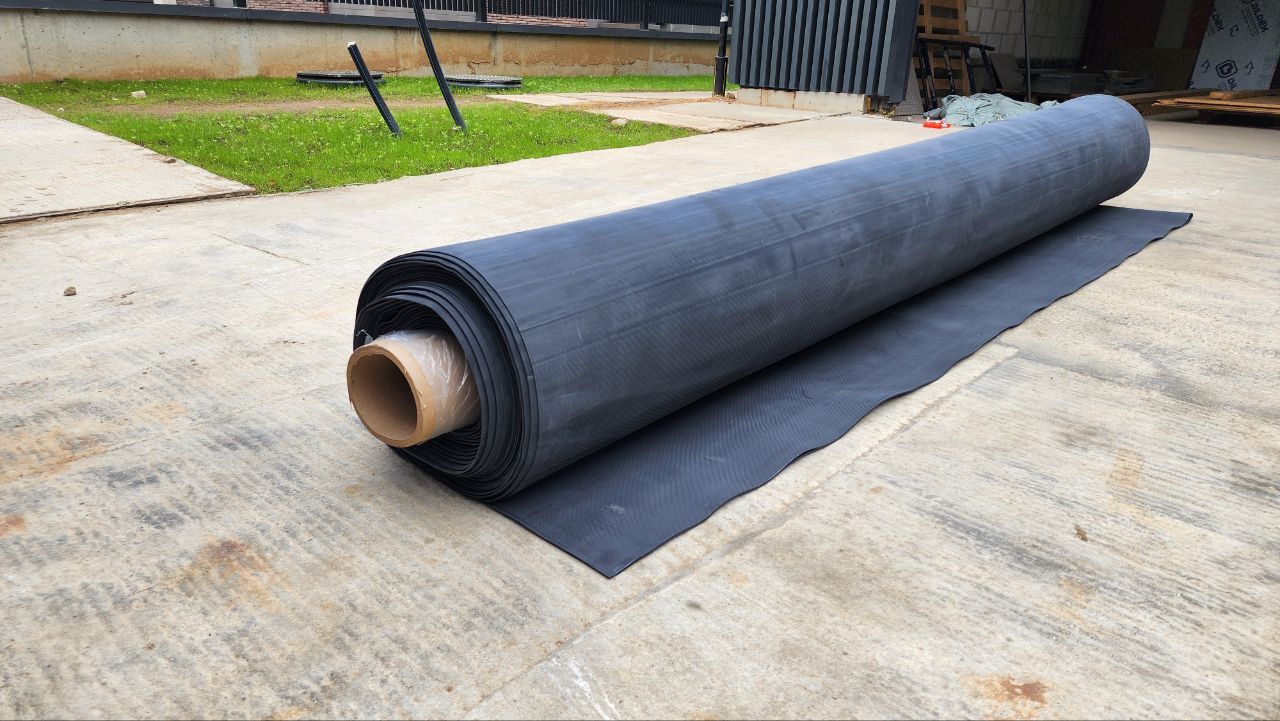

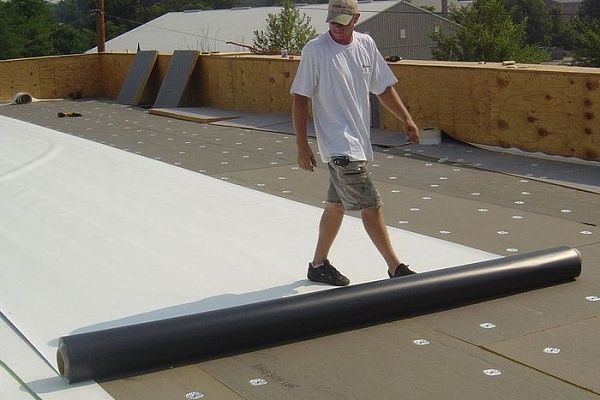

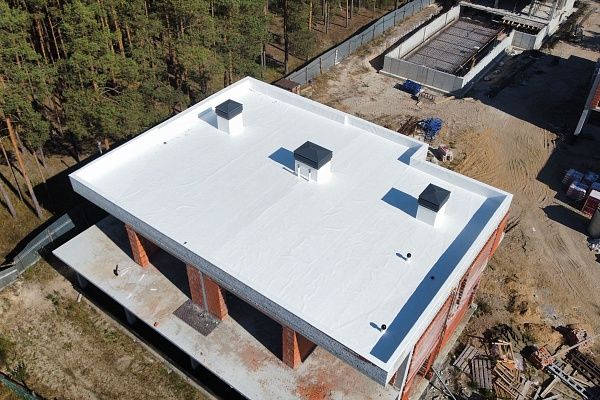

ПВХ/ТПО мембрана: Укладывается на сплошное основание, крепится балластом, механически или сваркой горячим воздухом. Идеальна для плоских и пологих крыш.
Сэндвич-панели «крыша»: Монтируются сразу как готовая утеплённая конструкция. Высокая скорость.

Этап 5: Установка доборных элементов и аксессуаров
Системы безопасности: Ограждение кровли, переходные мостики, снегозадержатели (обязательно!).
Водосточная система: Организованный водосток (наружный или внутренний).
Аэраторы/вентиляционные выходы: Для вентиляции подкровельного пространства.
Мансардные окна, световые фонари, люки дымоудаления (по проекту).

4. Нормативные документы (СП, ГОСТ)
СП 17.13330.2017 (Кровли) — основной свод правил.
СП 16.13330.2017 (Стальные конструкции).
СП 64.13330.2017 (Деревянные конструкции).
СП 20.13330.2016 (Нагрузки и воздействия) — расчёт снеговых и ветровых нагрузок.
СП 70.13330.2012 (Несущие и ограждающие конструкции) — требования к качеству работ.

5. Ключевые ошибки и контроль качества
Пренебрежение временным раскреплением — главная причина аварий при монтаже.
Экономия на крепеже: Использование неоцинкованных саморезов или недостаточное их количество.
Нарушение шага прогонов под конкретный кровельный материал.
Отсутствие или неправильный монтаж парогидроизоляционных плёнок ведёт к намоканию утеплителя и коррозии.
Неорганизованные примыкания к парапетам, трубам, фонарям — основные места протечек.
Контроль: Обязателен поэтапный авторский надзор и технический заказчик. Проверка сварных швов (визуальный, УЗК), качества болтовых соединений (моментным ключом).

6. Специфика материала каркаса
Сталь: Преобладает. Требует антикоррозийной защиты (огнезащитной краски), квалифицированных сварщиков.
Древесина (клеёный брус): Для экологичных проектов, бассейнов. Обработка антипиренами и антисептиками обязательна.
Железобетон: Для агрессивных сред. Монтируется краном, тяжёлый.

Итог: Монтаж кровли промышленного здания — задача для профессионалов. Успех зависит от трёх факторов: качественного проекта, квалифицированной бригады с опытом промышленного строительства и строгого соблюдения технологии и норм безопасности. Экономия на любом из этих пунктов приводит к протечкам, деформациям и рискам обрушения.

Монтаж стропильной системы и покрытия кровли для ремонта производственного помещения в Москве производится в несколько этапов.

1 Закрепить со стороны чердака на стыки панелей покрытия здания к резьбовым втулкам фитингов пластины крепления ферм при помощи 4 болтов М16х50 (2 болта для пластин крепления торцевых ферм).
2 Транспортировать полуфермы на чердак здания посредством двухветвевых стропов (см. разд.11).

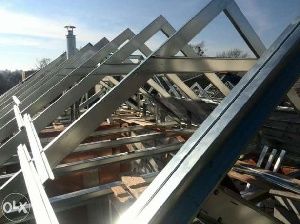

3 Собрать из двух полуферм центральную ферму при помощи болтов М16х150, установить их на пластины, выверить по уровню вертикаль и приварить к пластинам крепления ферм с двух сторон. Сварочные работы проводить в соответствие с разделом 12.
4 Аналогично установить последующие фермы.
5 Приварить к установленным фермам прогоны шагом 1000мм.
6 Установить в соответствии с проектом каркас фронтонов кровли и слуховые окна.
7 Установить продольные и торцевые подшивы кровли, ендовы слухового окна на самонарезающие винты 3,2х19 со сверлом и прессшайбой. Между собой декоративные элементы скрепить заклепками самовытяжными 4х10 Ст/Ст
8  Установить в верхней части ферм под коньком ветровые планки по всей длине кровли на заклепки самовытяжные 4х10 Ст/Ст.
9 Произвести разметку кровельного профилированного листа, отрезать по разметке отрезной машинкой и закрепить к прогонам на кровельные самонарезающие винты 4,8х48 с прокладкой.
10 Закрепить конёк по двум сторонам на кровельные самонарезающие винты 4,8х48 с прокладкой.
11 Закрепить наружные ендовы слуховых окон на кровельные самонарезающие винты 4,8х48 с прокладкой.
