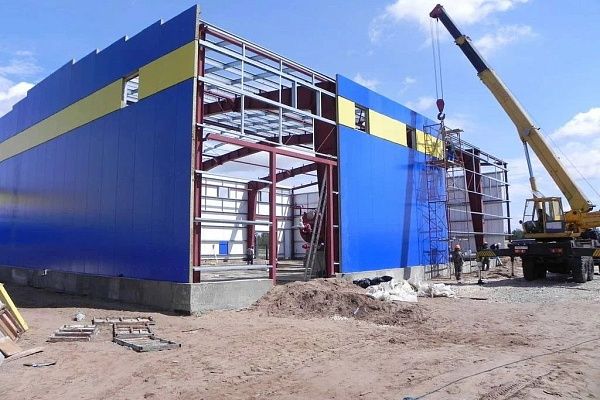

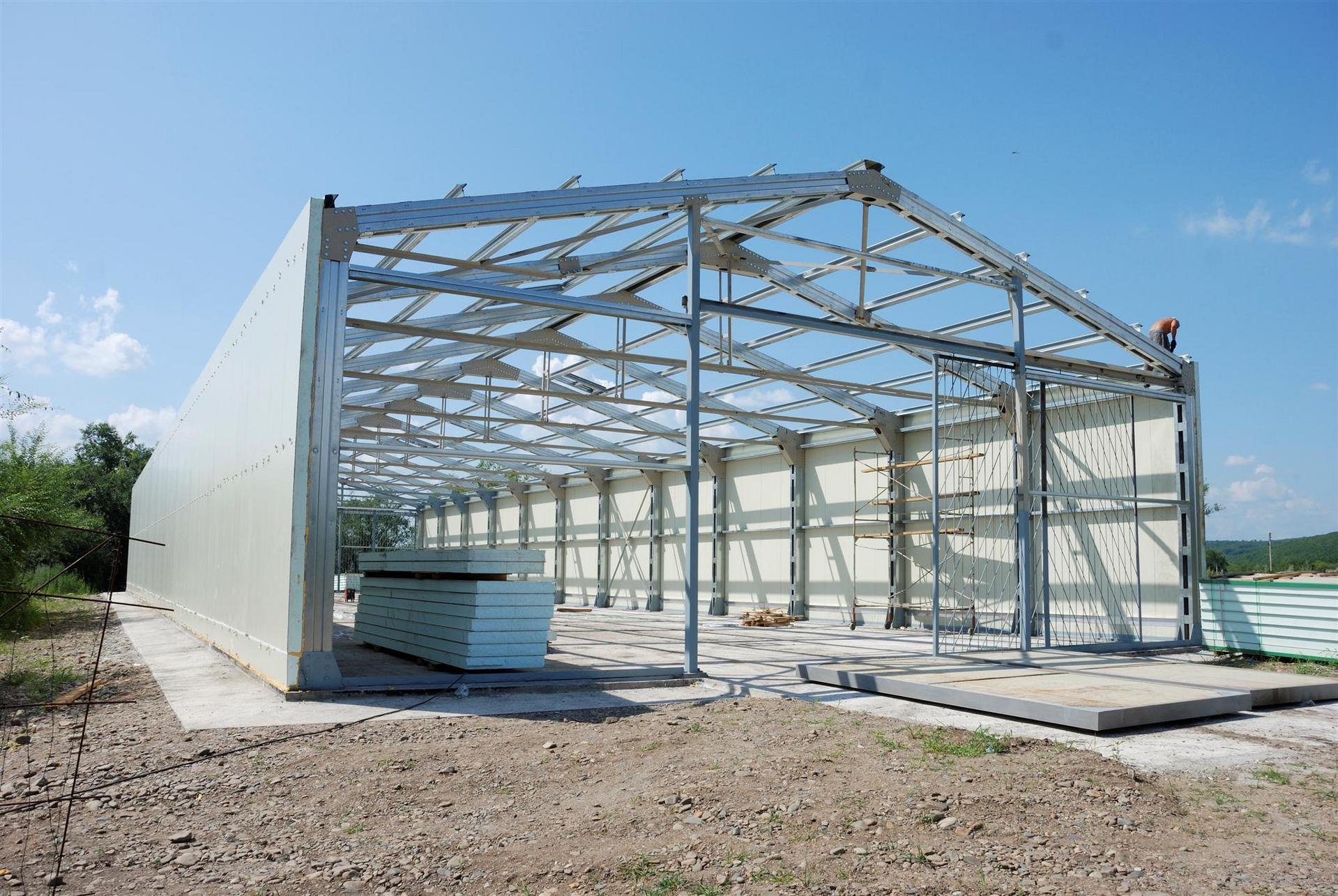

Монтаж стеновых сэндвич панелей

Монтаж стеновых панелей и колонн для здания в Москве — это высокотехнологичный процесс, характерный для современного индустриального и коммерческого строительства. Он требует строгого соблюдения норм, учета московской специфики и высокой квалификации монтажников.

Вот детальное руководство по ключевым этапам и особенностям.

Общие принципы для Москвы:
Жёсткие нормативы: Согласование с Москомархитектурой (внешний вид), Мосгосэкспертизой (расчёты), МЧС (пожарная безопасность).
Плотная застройка: Сложности с логистикой, складированием, работой кранов.
Качество исполнения: Высокие требования к точности и внешнему виду.

I. МОНТАЖ СТЕНОВЫХ ПАНЕЛЕЙ (Навесных или Сэндвич)

1. Типы панелей:
Сэндвич-панели (3 слоя: обшивка + утеплитель + обшивка) — для ограждающих конструкций.
Фасадные кассеты/панели (из алюкобонда, композита, фиброцемента, керамогранита) — для вентилируемых фасадов (НВФ).
Железобетонные панели — для капитальных стен.

2. Технология монтажа (на примере навесных панелей на НВФ):
Этап 1: Подготовка и разметка.
Проверка геометрии несущей стены/каркаса. Вынос разметочных осей.
Установка опорных кронштейнов согласно проекту. Крепление анкерами к стене. Критически важно: выверка плоскости кронштейнов с помощью лазерного уровня.

Этап 2: Монтаж подсистемы (обрешётки).
К кронштейнам крепятся вертикальные и/или горизонтальные направляющие профили (чаще алюминиевые или оцинкованные). Это каркас, который обеспечивает плоскость и несёт нагрузку от панелей.
Между профилем и стеной устанавливаются паронитовые или пластиковые прокладки для компенсации температурных деформаций и исключения мостиков холода.
Обязателен вентилируемый зазор (40-60 мм) между стеной и панелью.

Этап 3: Монтаж панелей.

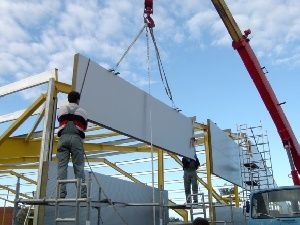

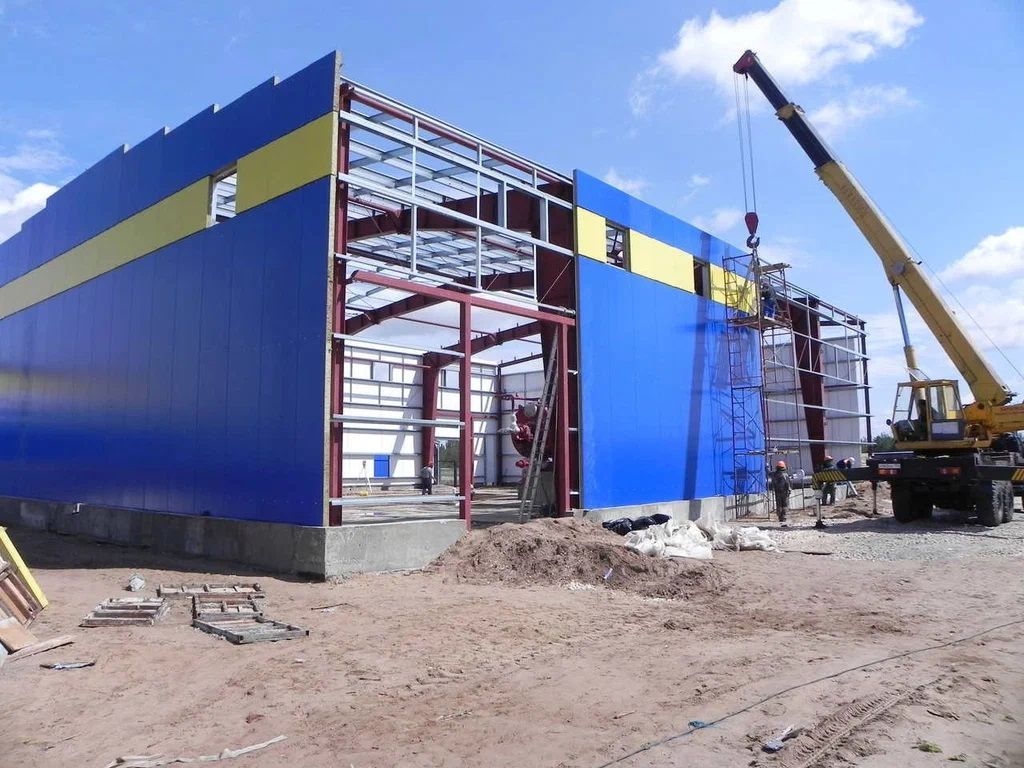

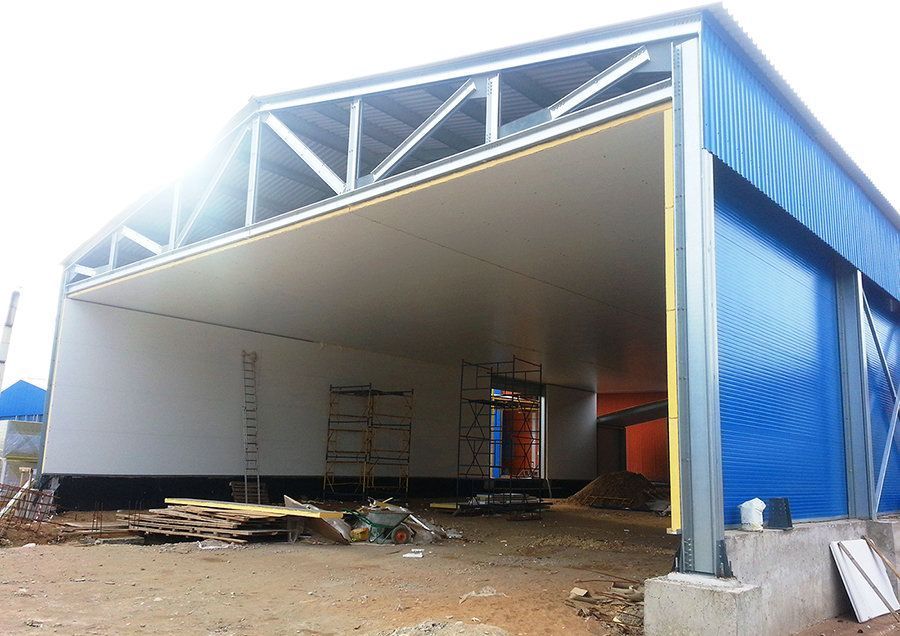

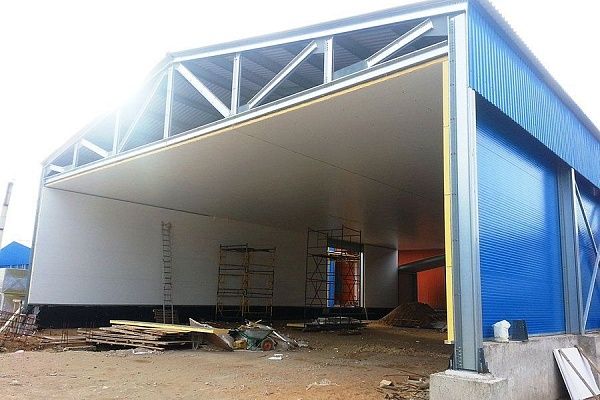

Панели поднимаются краном (для крупных) или вручную.
Крепление к профилям подсистемы выполняется скрытыми или видимыми кляммерами (зажимами). Для каждого типа панели — свой вид крепежа.
Стыки между панелями оформляются согласно проекту (плотная стыковка, открытый шов с уплотнителем, декоративные накладки).
Последовательность монтажа — снизу вверх, чтобы каждый верхний ряд опирался на нижний.

Этап 4: Оформление узлов.
Углы: Специальные угловые профили или стыковка панелей в ус.
Примыкания к окнам, кровле, цоколю: Установка оконных откосов, отливов, финишных планок (фаски), герметизация качественными составами.
Компенсационные швы: В местах температурных и осадочных швов здания устанавливаются специальные профили, позволяющие панелям двигаться.

II. МОНТАЖ КОЛОНН (Металлических или Железобетонных)

1. Подготовительные работы:
Приёмка колонн: Проверка геометрических размеров, состояния огнезащитного покрытия (для металла), наличия монтажных отверстий и меток.
Подготовка опорных поверхностей (стаканов фундаментов): Очистка, проверка отметок и разбивочных осей. Установка клиньев или винтовых домкратов для выверки.

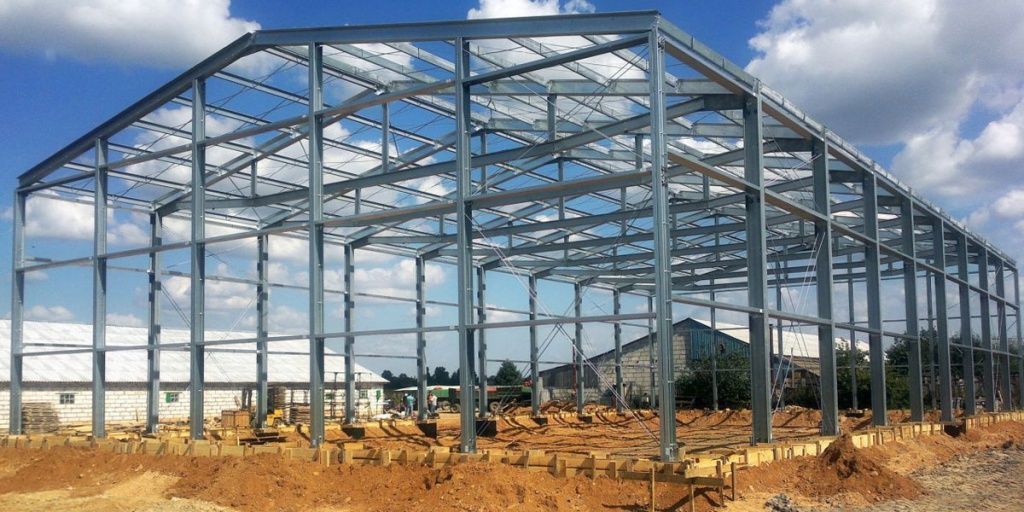

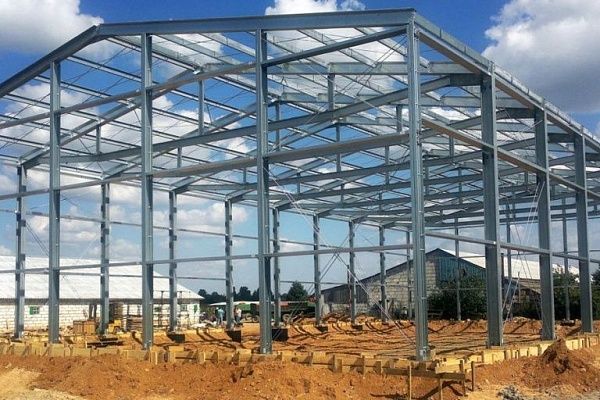

2. Монтаж металлических колонн (чаще в каркасных зданиях):
Строповка и подъём: Колонна стропится за специальные монтажные петли или отверстия. Поднимается и устанавливается в стакан фундамента.
Временное закрепление: С помощью расчалок (раскосов) или кондукторов колонна выверяется по вертикали (отвесом или лазерным нивелиром) и фиксируется.
Выверка и окончательное закрепление: Проверка положения по осям и отметкам. После выверки производится окончательное бетонирование стакана (если колонна в стакане) или приварка к опорной плите (анкерное крепление).
Стыковка с вышестоящими ярусами: Выполняется с помощью фланцевого или торцевого стыка на монтажных пластинах. Стык выверяется и обваривается.

3. Монтаж железобетонных колонн (сборных):
Установка: Аналогична металлическим, но строповка — за петли или скобы.
Выверка: По рискам на гранях и с помощью теодолита.
Закрепление: Стык с фундаментом замоноличивается после выверки. Стык между колоннами — сварка закладных деталей с последующим замоноличиванием.

4. Особенности для Москвы:
Высотность: Для зданий выше 25 этажей применяются колонны из высокопрочной стали или особо тяжёлого бетона.
Динамические нагрузки: Учитывается ветровая и сейсмическая нагрузка (хотя сейсмика в Москве низкая).
Огнезащита металла: Обязательна. Наносится до монтажа (огнезащитные краски, составы) или после (обетонирование, облицовка).
Ключевые требования и контроль качества:
Геодезический контроль: Непрерывный контроль осей, отметок и вертикальности на всех этапах.
Документация: Ведение исполнительных схем монтажа, журналов сварочных и монтажных работ.
Допуски: Строгое соблюдение допусков по СНиП 3.03.01-87:
Отклонение колонн в плане: ±5 мм.
Отклонение колонн по вертикали на этаж: до 10 мм.
Отклонение плоскости панелей: ±3 мм на 3 м.
Безопасность: Работы на высоте — с лесов, вышек, с обязательным применением СИЗ.

Главные ошибки, которых нужно избегать:
Нарушение последовательности монтажа (например, монтаж панелей до окончания выверки каркаса).
Игнорирование температурных деформаций. Монтаж при экстремальных температурах без учёта зазоров.
Использование нештатного крепежа.
Плохая герметизация стыков панелей, ведущая к промерзанию и протечкам.
Некачественная антикоррозийная обработка сварных швов и мест повреждения покрытия у металлоконструкций.

Итоги:
Монтаж стеновых панелей и колонн в Москве — это прецизионная сборка крупногабаритных элементов. Успех зависит от трёх факторов:
Качественного проекта с детальными узлами.
Исправной геодезической основы на площадке.
Квалифицированной бригады монтажников и сварщиков с опытом работы на московских объектах.

Работы ведутся по принципу «от общего к частному»: сначала монтируется и выверяется несущий каркас (колонны, балки), а затем на него, как на идеальную основу, устанавливаются ограждающие панели. Любая ошибка на первом этапе многократно усиливается на втором.

Предмонтажная подготовка панелей

Предмонтажная подготовка колонн – извлечь колонны из транспортной упаковки, складировать в месте, наиболее близком к месту установки на здании или на панелях основания в месте установки.

Установка панелей стеновых. Монтаж производить с угла здания.

1 Перед установкой стеновой панели закрепить на  панели основания или перекрытия  под пенофолом два уголка ПСК-000.000.004 - на стороне длиной 3000мм или три уголка на стороне длиной 6000 на винты самонарезающие SD3-4,8х19 (4 винта на 1один уголок).
2 Транспортировать стеновые панели на место монтажа с предварительной установкой в верхней части панели двух транспортных петель ПСК-000.000.001 при помощи болтов М16х50 и двух уголков ПСК-000.000.004 - на стороне длиной 3000мм или трех уголков на стороне длиной 6000 на винты самонарезающие SD3-4,8х19 по 4шт в уголок для крепления в последующем панелей перекрытия и ли покрытия.
3 Выставить панели вертикально по уровню и зафиксировать стеновую панель двумя подкосами к панели основания (Крепление подкосов производить самонарезающими винтами в местах установки шляпного профиля). Наружная сторона стеновой панели должна быть заподлицо с панелью основания.
4 Закрепить стеновую панель к панели основания через установленные уголки на 4 самонарезающих винта SD3-4,8х32 в каждый уголок.
5 Повторить пункты 2,3,4 на установку последующих стеновых панелей. Стяжку стеновых панелей по верху – производить струбциной, по нижней части – стяжкой или монтажкой за противоположную сторону панели. Выдерживать расстояние между устанавливаемыми панелями 8-10мм с контролем общей длины установленных панелей по осям с точностью – 5мм.
6 Скрепить стеновые панели между собой в углах здания пластинами ПСК-000.000.005 (рис.4.2) при помощи пластин (на один стык две пластины). Каждую пластину крепить 10 винтами самонарезающими SD3-4.8х19.
7 При стыковке стеновых панелей в углу здания необходимо при выполнении п.4.2.2 дополнительно к стыкуемому вертикальному торцу закрепить предварительно утеплитель «isover» SCK 20х140мм длиной 2730мм скотчем шириной 500мм с шагом закрепления 500мм.
.8 При стыковке стеновых панелей по продольной стороне, необходимо при выполнении п.4.2.2 дополнительно закрепить к вертикальной стороне одной из панелей по 2 уголка ПСК-000.000.006 (по 5 винтов само-нарезающих SD3-4,8х19 в уголок) и приклеить к боковым плоскостям (по стыкующимся торцам) утеплитель «isover» 20х140 длиной 2730мм скотчем шириной 50мм с шагом закрепления 500мм. После монтажа смежной панели скрепить панели через вышеуказанные уголки при помощи 5 винтов самонарезающих SD3-4,8х19 в каждый уголок (рис. 4.3).
9 Монтаж стеновых панелей второго и третьего этажей выполнять аналогично монтажу панелей первого этажа
10 При необходимости установки в соответствии с монтажным планом внутренних стеновых панелей в местах примыкания панелей закрепить к наружной стеновой панели два уголка ПСК-000.000.007 при помощи 5 винтов самонарезающих SD3-4.8х32 каждый для последующего крепления внутренней стеновой панели 5 винтами самонарезающими SD3-4,8х19 (рис.4.4).
Перед установкой панели прикрепить к ее торцу утеплитель «isover» 20х140 длиной 2730мм скотчем шириной 50мм с шагом закрепления 500мм.
11 Установку внутренних стеновых панелей второго этажа выполнять аналогично. Ремонт коттеджа и отделочные работы можно производить сразу после их установки в проектное положение.

Установка колонн

1 Колонны устанавливать при помощи 4 болтов М16х50 ГОСТ 7798-70 в резьбовые отверстия фитингов панелей основания. Монтаж колонн производить в соответствии с монтажным планом, контролируя вертикальность установки колонн по уровню.
2 Производить ориентацию колонн в соответствии с монтажным планом перегородок (колонна должна быть зашита внутри межквартирной или межкомнатной  перегородки).Примечание: для обеспечения 3 степени огнестойкости колонна должна быть защищена 2 слоями ЦСП или ГКЛ толщиной 12мм.
3 Установку колонн второго и третьего этажей производить аналогично пунктам 1,2.
