Вот подробная инструкция, специфика и ключевые моменты.
Что такое «панели основания ЛСТК»?Это не стеновые сэндвич-панели, а несущие элементы перекрытия или пола, собранные из стальных тонкостенных профилей (термопрофилей) в единую конструкцию на заводе. Они бывают:
Панели перекрытия/пола: Сваренные на производстве крупноразмерные модули из С- и U-профилей, образующие жёсткую «решётку». Сверху монтируется настил (ЦСП, фанера, ЛВЛ).
Система балок и лаг из ЛСТК: Не панели в чистом виде, но сборная конструкция основания пола, монтируемая из отдельных профилей на объекте.
Преимущества основания из ЛСТК в Москве
Скорость монтажа: Панели привозят готовыми, их остаётся только смонтировать.
Лёгкость: В 4-6 раз легче ЖБИ, что снижает нагрузку на фундамент и позволяет делать надстройки этажей.
Точность: Заводское изготовление обеспечивает идеальную геометрию.
Отсутствие мокрых процессов: Не требуется бетонирование (кроме стяжки по настилу), можно работать зимой.
Скрытые коммуникации: Внутри конструкции удобно прокладывать электрику, слаботочку.
Этапы монтажа панелей основания ЛСТК
Этап 1: Подготовка основания и разметкаФундамент/цоколь: Поверхность должна быть выровнена по горизонту (допуск ±5 мм). Укладывается гидроизоляция (битумная мастика, рубероид).
Разметка: С помощью лазерного уровня на стенах размечают единую горизонтальную плоскость будущего пола. Переносят оси расположения панелей и точек крепления.
Этап 2: Установка опорного контура и направляющих
По периметру, а иногда и по внутренним несущим стенам, крепится опорная направляющая (U-профиль). Она служит «гнездом» для торцов панелей.
Профиль крепится к основанию анкерными болтами через слой гидроизоляции. Критически важен контроль горизонтальности всей опорной рамы.
Этап 3: Монтаж панелей основания

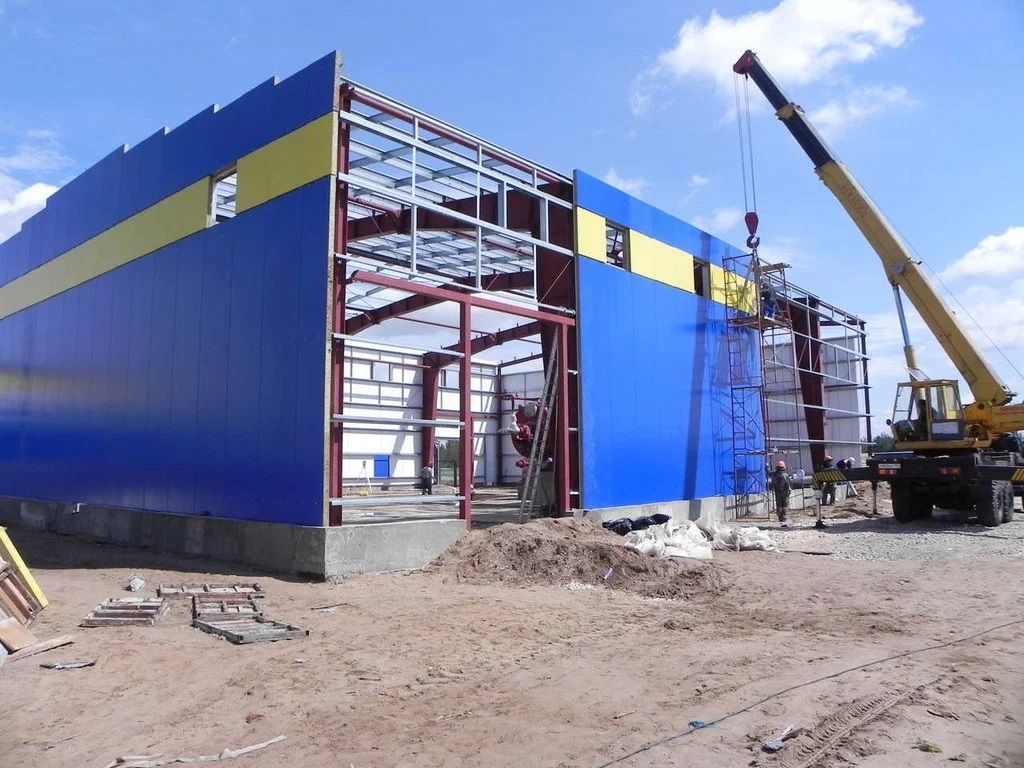

Подъём и укладка: Панели поднимают краном или вручную (в зависимости от размера) и заводят торцами в смонтированную опорную направляющую.
Выверка: Каждую панель выравнивают в горизонте, проверяют совпадение монтажных отверстий с соседними элементами.
Соединение между собой: Панели соединяются между собой саморезами по металлу (часто с сверлом) через специальные фланцы или монтажные отверстия. Стык должен быть жёстким.
Крепление к направляющей: После выравнивания панель фиксируется к U-профилю саморезами с двух сторон.
Этап 4: Усиление и устройство настила
Дополнительные связи: При необходимости (большие пролёты) устанавливаются поперечные или диагональные связи из профилей для увеличения жёсткости.
Монтаж настила: Поверх смонтированных панелей укладывается листовой материал:
Влагостойкая фанера (толщина 18-21 мм) — самый частый вариант.
Цементно-стружечная плита (ЦСП) — для повышения пожарной безопасности и жёсткости.
Стекломагниевый лист (СМЛ) — негорючий вариант.
Крепление настила: Листы крепятся саморезами по металлу к каждому профилю панели основания с шагом 150-200 мм. Швы листов должны идти вразбежку и не совпадать со стыками панелей.
Этап 5: Устройство инженерных сетей и звукоизоляции (опционально)
Коммуникации: Перед укладкой настила (или в специальные отсеки профилей) прокладываются электрические кабели, трубы тёплого пола, слаботочные системы.
Звукоизоляция: Для снижения ударного шума между профилями основания укладываются плиты акустической минеральной ваты. Иногда применяется виброразвязка — специальные прокладки между направляющим профилем и основанием.
Особенности и требования в Москве
Пожарная безопасность: Сами стальные профили не горят, но вся система (с настилом и утеплителем) должна иметь пожарный сертификат. В жилых домах требуется предел огнестойкости не менее R45 (45 минут). Настил из ГВЛ или СМЛ повышает этот предел.
Контроль качества соединений: Все саморезные соединения должны быть затянуты с рекомендуемым усилием. Пропуски крепежа недопустимы.
Антикоррозийная защита: В местах резки или сверления профиля (если нарушено заводское цинковое покрытие) необходимо нанести антикоррозийный состав (цинк-содержащий грунт).
Защита от усадки и «скрипа»: Правильное проектирование узлов, отсутствие жёсткой связи с несущими стенами через демпферные прокладки, качественный монтаж настила.
Теплотехнический расчёт: Для перекрытий над холодным подпольем или неотапливаемыми помещениями требуется укладка утеплителя (минвата) в пространство между профилями.
Ключевые ошибки при монтаже
Неровное основание — приводит к перекосам всей конструкции и проблемам с финишным покрытием пола.
Использование несертифицированных или неоцинкованных саморезов — приводит к коррозии и потере прочности.
Экономия на крепеже (увеличение шага) — вызывает прогиб настила и скрипы.
Отсутствие компенсационных зазоров у стен (8-10 мм) — может привести к деформациям при температурном расширении.
Прокладка коммуникаций без защиты — риск повреждения кабелей или труб саморезами при монтаже настила.
Выбор подрядчика в Москве
Работы должны выполнять специализированные бригады с опытом монтажа ЛСТК-конструкций, а не просто строители-отделочники. Желательно, чтобы монтажники прошли обучение у производителя системы.
Итог: Монтаж панелей основания из ЛСТК в Москве — быстрая и технологичная альтернатива монолитным перекрытиям для малоэтажного строительства и реконструкции. Успех на 50% зависит от качества проекта (точные чертежи узлов) и на 50% от неукоснительного соблюдения технологии монтажа квалифицированной бригадой.
Монтаж всех панелей здания производится в соответствии с монтажным планом панелей, ППРм и ППРк.
Предмонтажную раскладку панелей здания или их транспортных пакетов производить с учетом последовательности установки панелей (панели основания, стеновые панели и колонны 1 этажа, панели перекрытия, стеновые панели и колонны 2 этажа, панели покрытия), монтажного плана здания и обеспечения работы грузоподъемных механизмов. Перечень вспомогательной оснастки для стяжки панелей и их фиксации – смотри приложение 3.
Установка панелей основания
1. Выверить габаритные размеры установки здания на фундаменте в соответствии с проектом. Проверить диагонали и нанести мелом при помощи шнура на фундаменте разметочные линии.
2. Проверить при помощи нивелира разновысотность плоскостей основания (допускается ±5мм), в случае несоответствия произвести подливку раствором.
3. Разрезать рубероид на ширину фундаментного блока и уложить на фундамент.
4. Произвести разборку пакетов с панелями оснований.
5. Транспортировать панели основания с предварительной установкой четырех транспортных петель ПСК-000.000.001 при помощи болтов М16х50 и приклеиванием к боковым поверхностям (по стыкующимся торцам) утеплителя «Isover» SCK 20х140мм скотчем шириной 50мм с шагом закрепления 500мм.
6. Установить последовательно первый ряд панелей (по возможности наиболее длинный) согласно монтажному плану. В процессе ремонта и отделки коттеджа в Москве обработать перед установкой нижнюю часть панелей мастикой ЭМ-90 в 2 слоя.
7. Произвести стяжку панелей при помощи струбцин и закрепить стянутые панели при помощи пластин ПСК-000.000.002 с верхней стороны панелей с шагом 1200мм. Пластины устанавливать на четыре самонарезающих винта SD3-4,8х19 SFSintec (по два винта в каждую скрепляемую панель). Расстояние между стянутыми панелями должно быть 14-16мм (дополнительно контролировать общий размер по панелям, установленным по осям с точностью ± 3мм).
8. Установить последовательно остальные панели согласно монтажному плану, произвести стяжку по одной к установленным панелям и закрепить аналогично предыдущему пункту, выполнить проверку линейных размеров и диагоналей монтируемого здания.
9. Установить по периметру смонтированных панелей основания уголок ПСК-000.000.003 с шагом 1500мм и закрепить: к фундаменту на саморазжимной анкер-шпильку М10х75, к панели основания - на два самонарезающих винта SD3-4,8х19 SFSintec.
