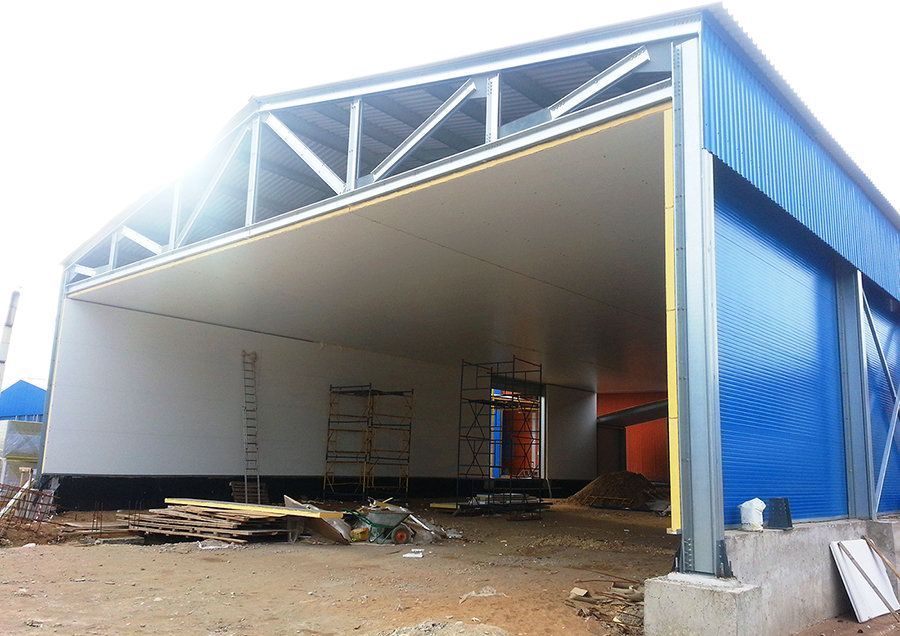

Монтаж наружной обшивки (навесного фасада) производственного здания — это критически важный этап, определяющий внешний вид, энергоэффективность, долговечность и пожарную безопасность объекта. Рассмотрим процесс, материалы и ключевые моменты.
1. Основные функции наружной обшивки
· Защита: от атмосферных осадков, ветра, перепадов температур.
· Теплоизоляция: значительное снижение затрат на отопление/кондиционирование.
· Эстетика: современный вид, корпоративный стиль.
· Долговечность: защита несущих конструкций (каркаса) от коррозии и разрушения.
· Пожарная безопасность: использование негорючих или слабогорючих материалов.
2. Популярные материалы для обшивки (для каркасных и бескаркасных зданий)
а) Сэндвич-панели (самый популярный для производств):
· Состав: два металлических листа (обычно оцинкованная сталь с полимерным покрытием — PUR, PE, PVDF) + утеплитель между ними (минеральная вата, пенополиизоцианурат PIR, пенополиуретан PUR).
· Преимущества: Максимальная скорость монтажа, отличная теплоизоляция "в одном флаконе", чистый монтаж, разнообразие цветов.
· Монтаж: Крепятся к каркасу (прогонам) саморезами с уплотнительными шайбами. Стыки герметизируются специальными профилями и герметиками.
б) Профлист (профнастил) по отдельному теплоизоляционному контуру:
· Применение: Часто для бюджетных проектов, неотапливаемых складов или как наружный слой в составе "пирога".
· Монтаж: Сначала к каркасу крепится утеплитель (минплита), затем по обрешетке монтируется профлист. Требует паро- и ветрозащитных мембран.
в) Трехслойные стеновые панели (кассетные):
· Применение: Для зданий с высокими эстетическими требованиями, часто в офисно-производственных блоках.
· Монтаж: Крепятся на специальную подсистему, позволяющую создавать сложные архитектурные формы.
г) Фасадные кассеты (из композитных панелей, стали, алюминия):
· Применение: Для представительских фасадов, входных групп. Дорого, но очень эффектно и долговечно.
д) Сайдинг (металлический или фиброцементный):
· Применение: Для малоэтажных производственных зданий, бытовых корпусов. Дешевле панелей, но монтаж дольше, а герметичность ниже.
3. Последовательность (технология) монтажа навесного фасада (на примере сэндвич-панелей)
Этап 1: Подготовка и разметка

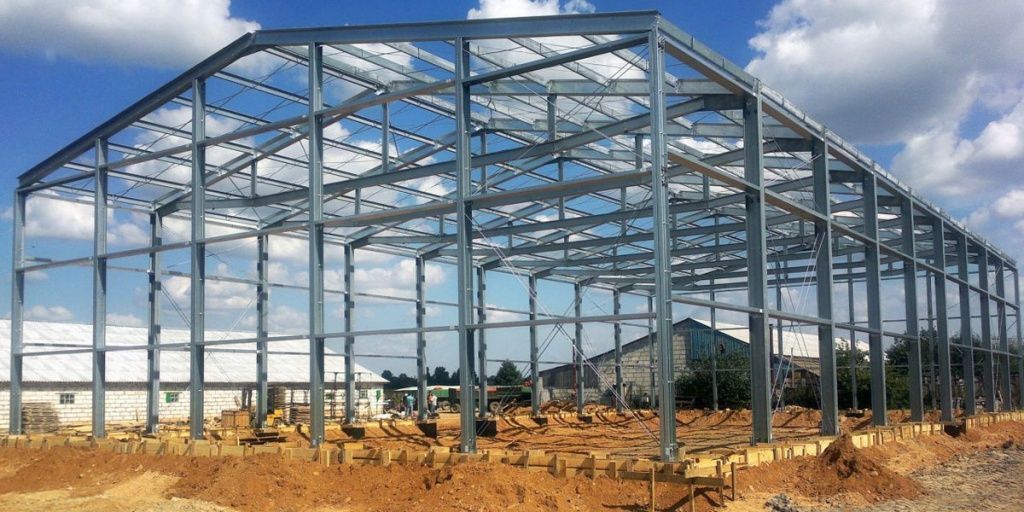

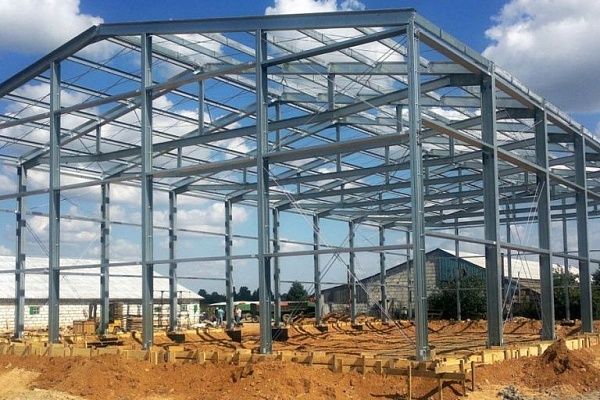

· Проверка геометрии несущего каркаса (колонн, прогонов). Устранение перекосов.
· Разметка точек крепления, уровней.
· Подготовка монтажных проемов (окон, ворот, дверей).
Этап 2: Установка стартовых (цокольных) и угловых элементов
· Монтаж отлива в нижней части стены.
· Крепление стартового профиля или уголков, которые задают точное положение первой панели.

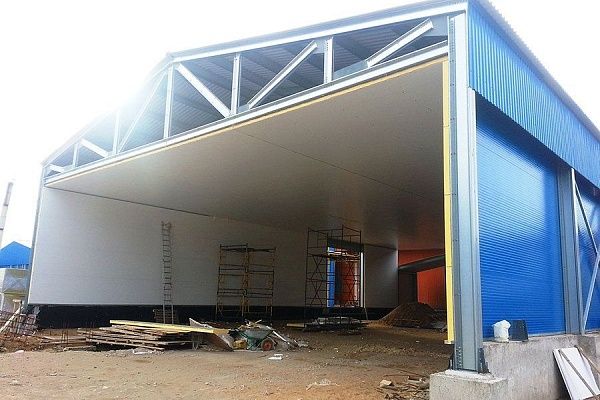

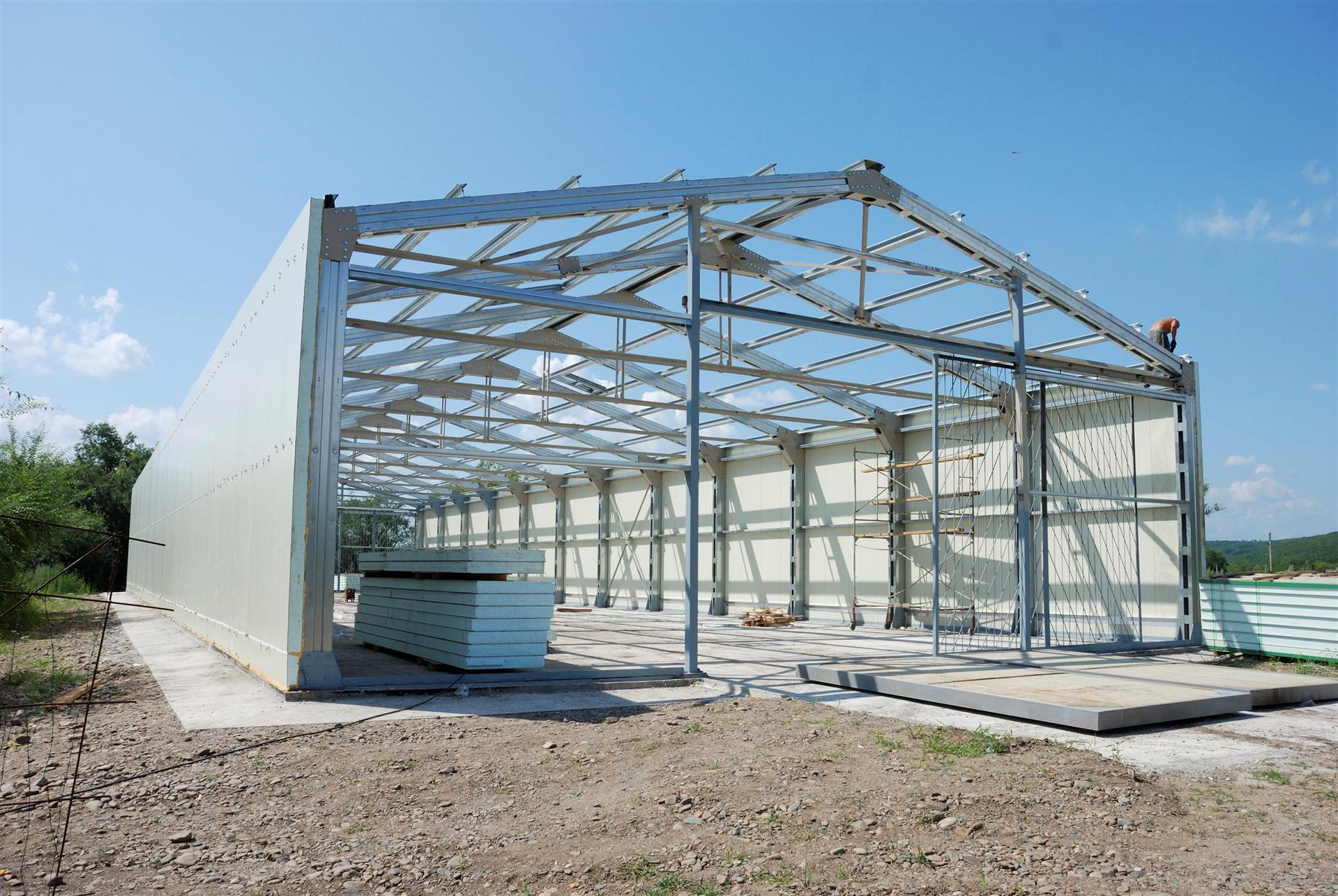

Этап 3: Монтаж панелей (стеновых сэндвич-панелей)
· Способ 1 (вертикальный): Панели устанавливаются вертикально от фундамента до карниза. Требует меньше стыков по высоте, но более сложная подгонка вокруг проемов.
· Способ 2 (горизонтальный): Панели укладываются горизонтальными рядами. Более распространен, так как удобен в монтаже и позволяет легко монтировать утеплитель в районе стыков.

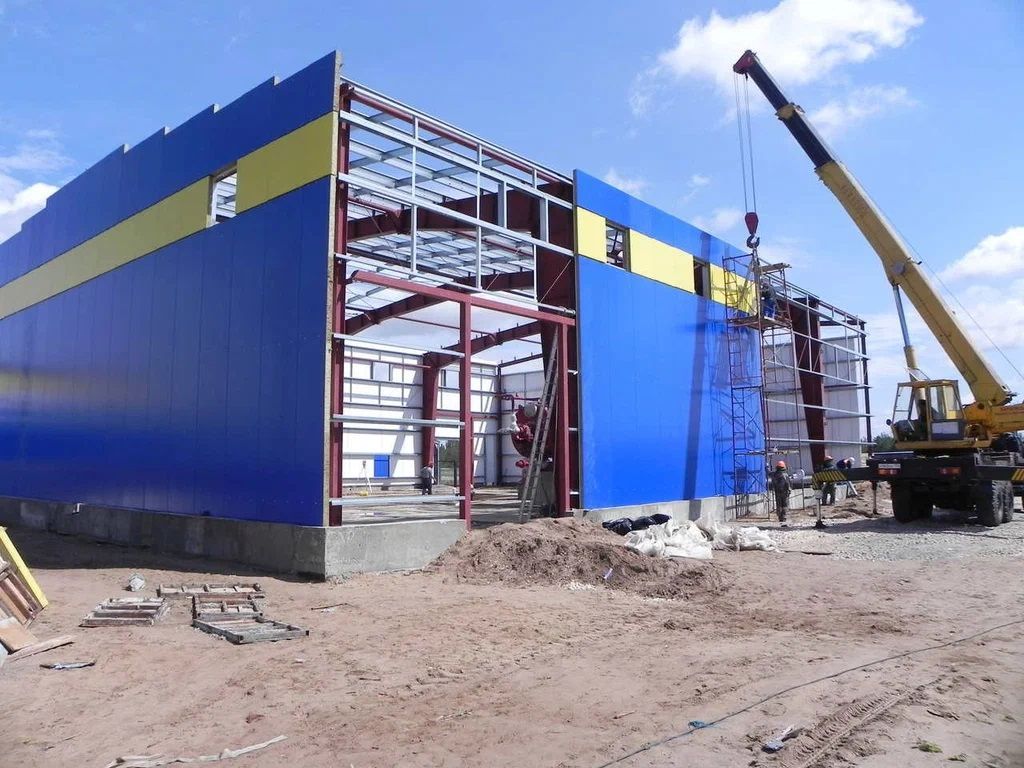

· Панель подается краном, устанавливается на место, выравнивается по уровню и предварительно фиксируется.

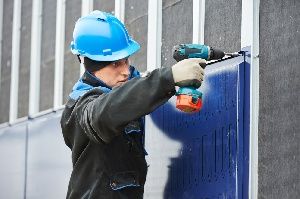

· Крепление: Окончательное крепление саморезами с EPDM-шайбами (герметичными) к несущим элементам каркаса. Важно: не перетянуть саморез, чтобы не разрушить теплоизоляционный слой и не деформировать панель.
· Стыки между панелями заполняются герметиком на основе силикона или полиуретана, либо закрываются специальными нащельниками (декоративно-защитными планками).
Этап 4: Оформление примыканий и проемов
· Установка доборных элементов (оконных откосов, наличников, угловых планок).
· Герметизация всех стыков вокруг окон, ворот, элементов кровли.
Этап 5: Монтаж фасадных кассет или элементов (если предусмотрены)
· Установка на заранее смонтированную подсистему (алюминиевые или стальные направляющие).
4. Критически важные моменты и контроль качества
· Тепловой контур: Самая частая проблема — мостики холода (стыки панелей, неправильное крепление, неутепленные откосы). Необходима тщательная герметизация.
· Геометрия: Панели должны монтироваться строго вертикально/горизонтально. Перекосы ведут к щелям и эстетическим дефектам.
· Крепеж: Использовать только рекомендуемые производителем саморезы (марка стали, покрытие, длина). Шаг крепления — по проекту (обычно через волну).
· Защита покрытия: При монтаже нельзя царапать полимерное покрытие панелей. Снимать защитную пленку (если есть) нужно после монтажа, но не под прямым солнцем.
· Пожарная безопасность: Для производственных зданий особенно важно использовать утеплитель с высоким классом пожарной опасности (чаще минвата). PIR/PUR утеплители должны иметь огнезащитное покрытие.
· Вентиляция: В некоторых системах (вентилируемый фасад) необходим правильный зазор для циркуляции воздуха, удаления конденсата.
· Документация: Соблюдение проекта производства работ (ППР), паспортов на материалы, ведение исполнительной документации (акты на скрытые работы, журналы).
5. Специфика для разных типов зданий
· Холодный склад: Можно использовать просто профлист или сэндвич-панели с тонким утеплителем.
· Отапливаемый цех: Обязательно сэндвич-панели с расчетной толщиной утеплителя (150-200 мм).
· Здание с агрессивной средой (химическое производство): Панели со специальным покрытием (PVDF, пурал) и устойчивым к агрессии утеплителем.
· "Теплый контур" при реконструкции: Монтаж обшивки по существующим стенам с созданием вентилируемого зазора.
Вывод: Монтаж наружной обшивки — это не просто "обшить стены железом". Это комплексная задача по созданию герметичной, теплой и безопасной оболочки здания. Успех зависит от качества материалов, точности изготовления каркаса, квалификации монтажников и строгого соблюдения технологии.

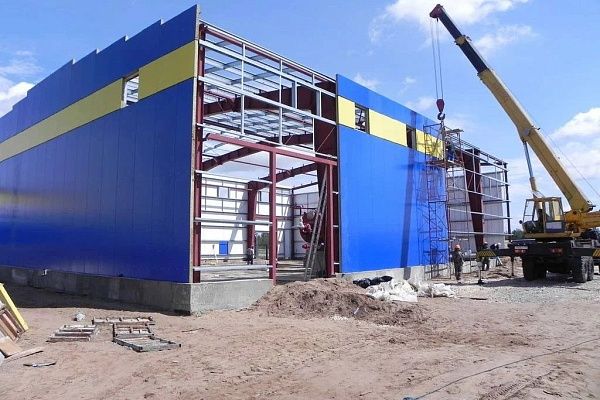

Монтаж наружной обшивки здания
· Для выполнения наружной отделки здания необходимо смонтировать леса или производить работы с монтажных лестниц.
· Разметить оконную и дверную обналичку.
· Отрезать в размер отрезной машинкой и закрепить оконную обноску на винтах самонарезающих 3,2х32 со сверлом и прессшайбой.( см. рис. 9.1). Дверная обноска устанавливается аналогично.
· Установить и закрепить по периметру здания цокольный отлив и начальный профиль. (см. рис. 9.2)
· Установить соединительный профиль, угловой.
· Установить металлосайдинг по периметру здания, вырезая проёмы под окна и двери отрезной машинкой.
Монтаж металлических конструкций здания
Производить монтаж металлических конструкций (межэтажных лестничных площадок, косоуров, ограждений лестничных маршей, лестниц для выхода на чердак, входных крылец и т.п.) в соответствие с проектом здания и монтажных чертежей вышеуказанных узлов (при их наличии).
Для оптимизации работ монтаж данных элементов рекомендуется совмещать с монтажом каркаса здания для исключения в последующем трудностей при установке крупногабаритных или тяжелых элементов здания.
Выполнять сварочные работы при монтаже металлоконструкций для ремонта производственного помещения в Москве в соответствии с разделом 12.
Выполнить после сварки защиту неокрашенных металлоконструкций и мест сварки грунт-эмалью с последующей покраской в 2 слоя эмалью.
Схема строповки основных узлов здания
Схемы строповки основных транспортных пакетов и частей здания показаны на приведенных ниже рисунках.
Для строповки предусмотрено использование типовых стропов, выполнен-ных в соответствии с требованиями РД 10-33-93 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации».
При транспортировке частей следует использовать преимущественно уни-версальные 2-х петельные или 2,4-х ветвевые стропы соответствующей грузо-подъемности. Допускается использование других стропов, соответствующих по грузоподъемности и обеспечивающих надежность закрепления груза.
При закреплении стропом за металлоконструкцию груза для предот-вращения повреждения стропов между канатами стропа и поднимаемой конструкцией здания следует размещать подкладки (деревянные бруски).
