Изготовление металлоконструкций для ангаров

Основные типы конструкций

Выбор типа каркаса определяет форму и планировку будущего ангара. Наиболее распространены несколько видов:

• Арочный тип (Тип А): Классическая форма, отличается простотой монтажа и хорошей экономией материалов за счет эффективного распределения нагрузки . Такой каркас часто собирают из гнутых профилей или секций, которые стыкуются болтами .

• Арочный с вертикальными стенами (Тип В): Сочетает прочность арки с большей полезной площадью у стен, что удобно для размещения техники или стеллажей .

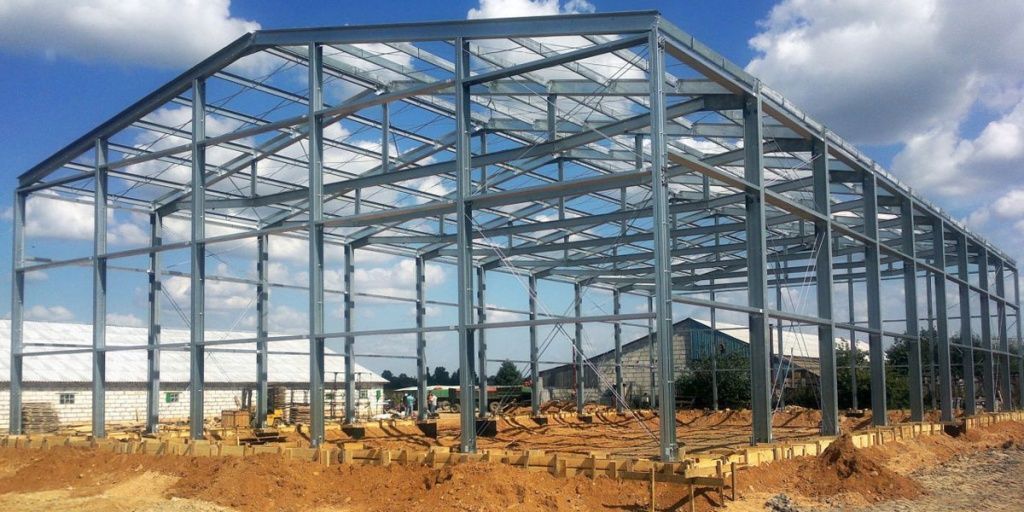

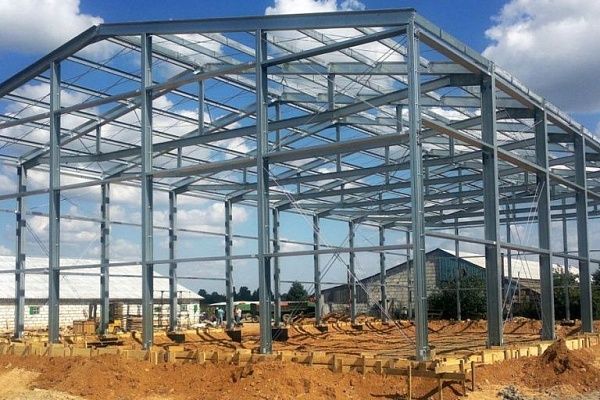

• Прямостенный каркасный (Тип С): Наиболее универсальный вариант, позволяющий получить максимальное внутреннее пространство правильной прямоугольной формы. Состоит из колонн, ферм и балок .

Материалы и технологии производства

Качество металлоконструкций напрямую зависит от используемых материалов и производственных процессов:

• Основные материалы: Для изготовления чаще всего применяется конструкционная сталь марок С245, С345 по ГОСТ 27772-2015. Для легких конструкций (ЛСТК) используется холодногнутый оцинкованный профиль .

• Производственные процессы: Изготовление включает в себя такие операции как раскройка металла (лазерная или плазменная резка), гибка, сверловка и сварка . На крупных заводах активно используют оборудование с ЧПУ для высокой точности деталей .

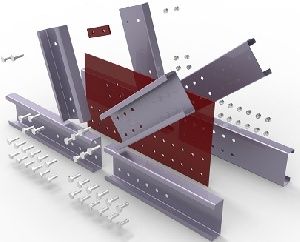

• Соединение элементов: Части каркаса могут соединяться сваркой (в заводских условиях), а на строительной площадке их стыкуют болтовыми группами . Монтаж ангара из ЛСТК часто ведется без применения сварки, только на болтах .

• Защита от коррозии: Готовые элементы обрабатывают для защиты от ржавчины: используют горячее цинкование по ГОСТ 9.307, порошковую окраску или наносят специальные грунтовки .

Проектирование и нормативная база

Проектирование ангара — это ключевой этап, который обеспечивает надежность и безопасность конструкции. Все расчеты ведутся с учетом актуальных строительных норм: СП 16.13330 (Стальные конструкции) и СП 20.13330 (Нагрузки и воздействия) . Проектные организации разрабатывают деталировочные чертежи (КМД), на основе которых ведется производство на заводе .

Производители

Рынок предлагает широкий выбор компаний с различными производственными мощностями и специализациями:

• Крупные заводы с полным циклом: Например, «Венталл Стальные Решения» (группа «Северсталь») с годовой производительностью до 38 000 тонн конструкций и собственным инжиниринговым центром .

• Специализированные производства: Компании вроде «Заинский завод металлоконструкций – Тимер» или «КСК Строй Инвест» имеют многолетний опыт в производстве сложных ферм, колонн и балок для промышленных и складских зданий .

• Производители ЛСТК: «Стальные решения РУС» специализируется на быстровозводимых зданиях из легких стальных тонкостенных конструкций, что позволяет сократить сроки строительства .

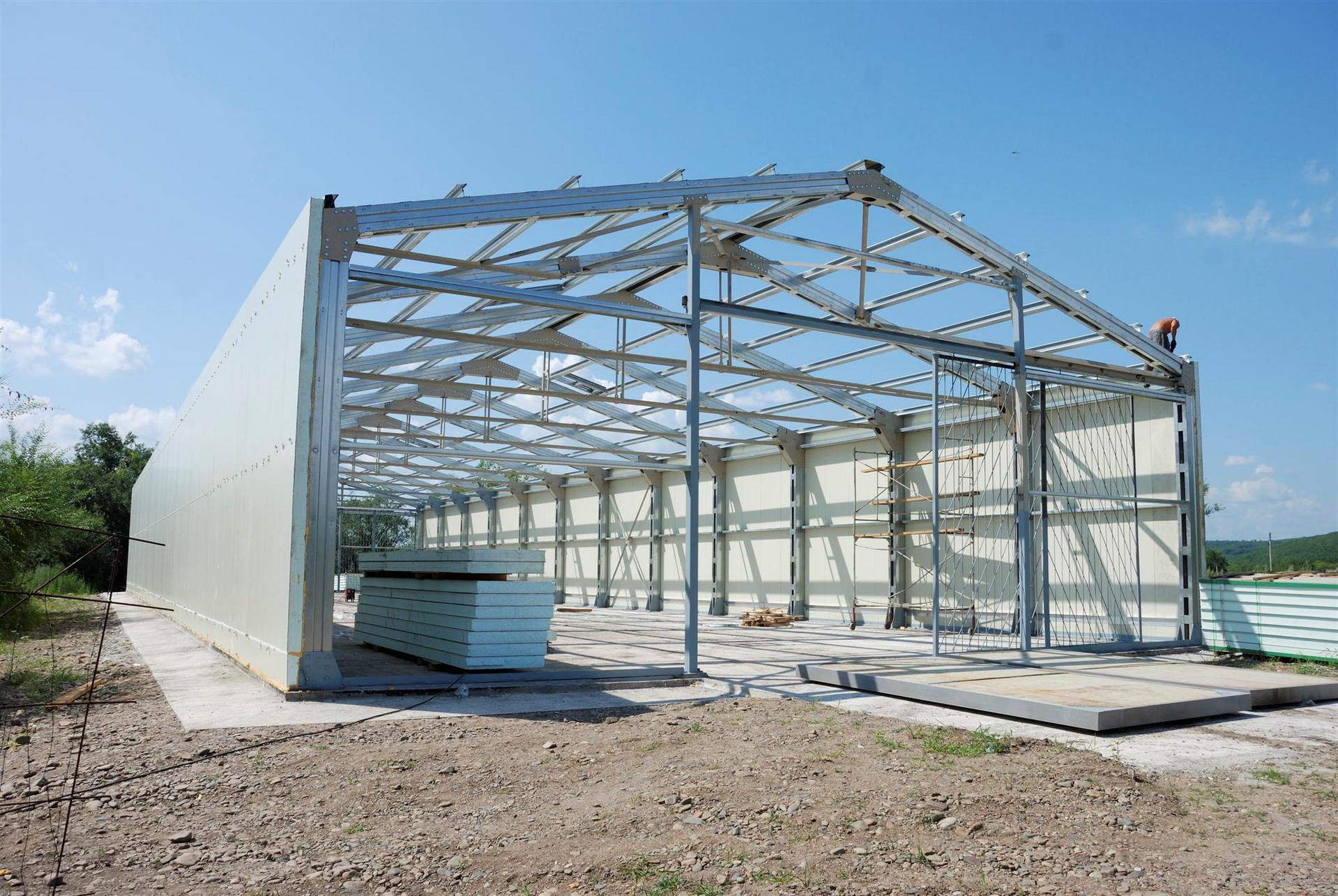

Изготовление и монтаж ангаров из металлоконструкций с пролетом 9, 12, 15, 18, 21, 24 метра из профилей толщиной металла до 4 мм.

1. Изготовление ангаров из металлоконструкций.

1.1  Изготовление конструкций производить по чертежам КМД, разработанным по данному проекту в соответствии с требованиями:

• ГОСТ 23118-99 Конструкции стальные строительные, общие технические требования;
• СП 53-101-98 Изготовление и контроль качества стальных строительных конструкций
• СНиП 2-23-81* Стальные конструкции;
• ВСН 347-75 Типовая инструкция по технике безопасности при изготовлении стальных конструкций.

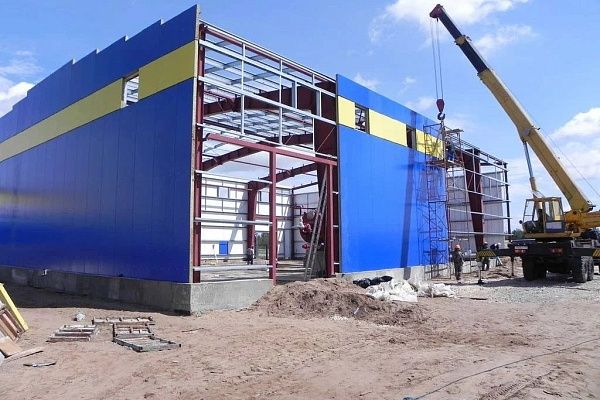

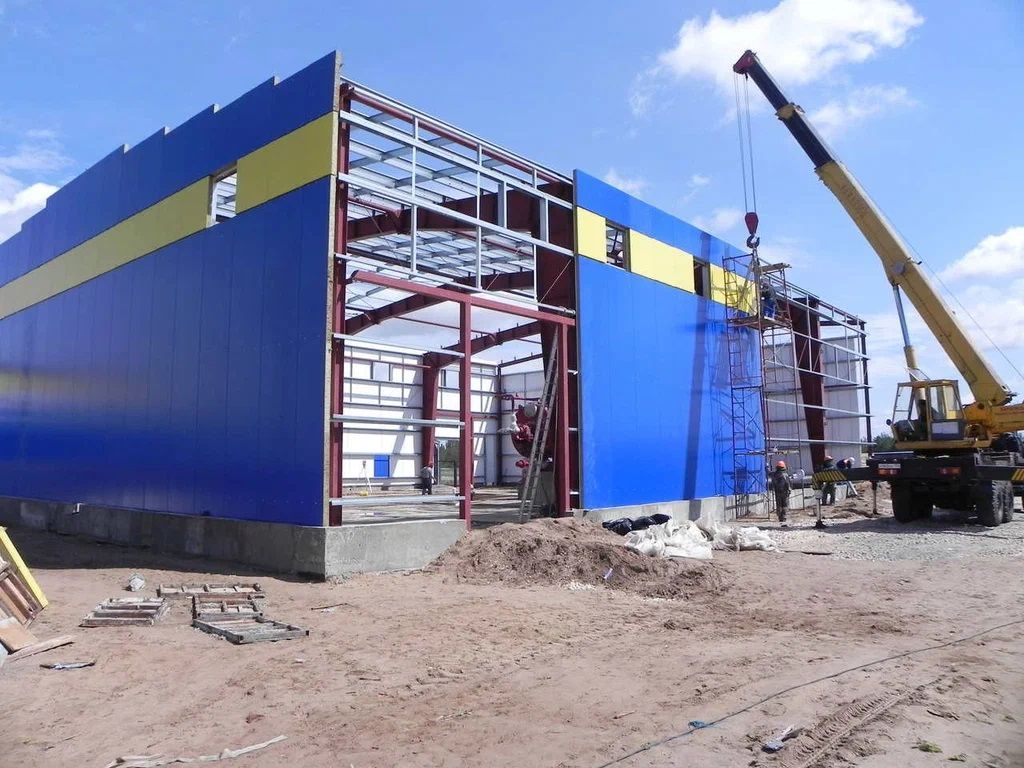

2. Монтаж ангаров из металлоконструкций.

2.1 Монтаж металлоконструкций производить по ППР разработанному монтажной организаций, в соответствии с требованиями:

• СНиП 3.03.01-87 Несущие и ограждающие конструкции;
• МДС 53-1.2001 Рекомендации по монтажу стальных строительных конструкций (к СНиП 3.03.01-87);
• СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования;
• СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2 Строительное производство.

Ограничения по использованию в строительстве и ремонте производственных помещений в Москве компании ООО "ГлавЖилСтрой".

НЕ ДОПУСКАЕТСЯ:

• резать профиль шлифовальной машиной типа "Болгарка" (кроме оговоренных мест);
• гнуть профиль;
• использовать сварку для соединения профиля;
• нарушать защитное покрытие цинком;
• стирать маркировку;
• бросать профиль;
• хранить профиль в агрессивной среде;
• прикладывать нагрузки, превышающие расчетные;
• использовать утеплитель с повышенным содержанием влаги;
• использовать метизы, а так же соединительные элементы (пластины, уголки) не предусмотренные проектом;
• вносить изменения в проект без согласования с ООО "ГлавЖилСтрой";
• применять сварку и автогенную резку.

Все рекомендации, приведенные в данной инструкции, являются типовыми и предназначены только для иллюстрации ниже описанных действий. Все узлы и соединения элементов выполняются в строгом соответствии с индивидуальными узлами альбомов КМ и КМД для конкретного проекта ангара из металлоконструкций.
